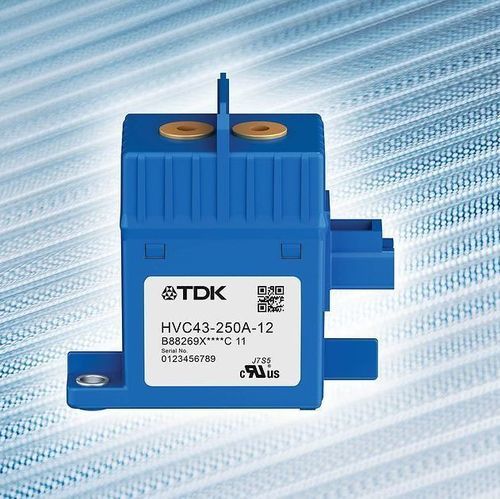

Contattore elettromeccanico HVC43 series

DCalta corrente2 poli

Panoramica del prodotto
La serie HVC43 (B88269X3**0C011) di TDK Corporation è una gamma di contattori DC ad alta tensione bipolari che offre correnti continue di 150 A DC, 200 A DC e 250 A DC e tensioni operative fino a 1000 V DC. Le bobine sono disponibili in 12 V DC o 24 V DC con un consumo di 6 W. I dispositivi misurano 78 x 40,4 x 74,5 mm (L x P x A) e pesano 300 g, risultando circa il 30% più piccoli e leggeri rispetto ai precedenti modelli HVC200/HVC300/HVC500 (progettati fino a 1200 V DC e 500 A DC). Ogni contattore integra una camera d'arco ceramica ermeticamente sigillata e riempita di gas per un'interruzione rapida delle correnti DC elevate, pensata per lo spegnimento rapido delle correnti delle batterie agli ioni di litio in veicoli, stazioni di ricarica e sistemi di accumulo energetico.

Principali ambiti di applicazione

• Spegnimento rapido delle correnti continue elevate delle batterie ai polimeri/ioni di litio dei veicoli
• Stazioni di ricarica (infrastrutture VE)
• Sistemi di accumulo di energia (ESS)

Caratteristiche principali

• Progettazione bipolare DC per interruzione bidirezionale
• Capacità di commutazione fino a 1000 V DC e 250 A DC
• Camere d'arco ceramiche ermetiche e riempite di gas per spegnimento rapido
• Dimensioni compatte (78 x 40,4 x 74,5 mm) e peso ridotto (300 g)
• Opzioni bobina: 12 V DC o 24 V DC, consumo 6 W

Caratteristiche

• HVC43-150A-12 | Corrente continua: 150 A DC | Tensione bobina: 12 V DC | Codice ordine: B88269X3230C011
• HVC43-150A-24 | Corrente continua: 150 A DC | Tensione bobina: 24 V DC | Codice ordine: B88269X3330C011
• HVC43-200A-12 | Corrente continua: 200 A DC | Tensione bobina: 12 V DC | Codice ordine: B88269X3220C011
• HVC43-200A-24 | Corrente continua: 200 A DC | Tensione bobina: 24 V DC | Codice ordine: B88269X3340C011
• HVC43-250A-12 | Corrente continua: 250 A DC | Tensione bobina: 12 V DC | Codice ordine: B88269X3210C011
• HVC43-250A-24 | Corrente continua: 250 A DC | Tensione bobina: 24 V DC | Codice ordine: B88269X3350C011

Specifiche tecniche

• Serie / modello: HVC43 series
• Codici d'ordine: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Gamma di corrente continua: 150 A DC, 200 A DC, 250 A DC
• Tensione massima di esercizio: fino a 1000 V DC
• Tensioni bobina disponibili: 12 V DC, 24 V DC
• Consumo bobina: 6 W
• Progettazione: contattore DC bipolare
• Camera d'arco: ceramica ermeticamente sigillata e riempita di gas
• Dimensioni (L x P x A): 78 x 40,4 x 74,5 mm
• Peso: 300 g
• Dimensioni/peso relativo: circa 30% più piccolo e leggero rispetto alla famiglia HVC200/HVC300/HVC500
• Applicazioni principali: sezionamento batterie veicolo, stazioni di ricarica, sistemi di accumulo energetico
