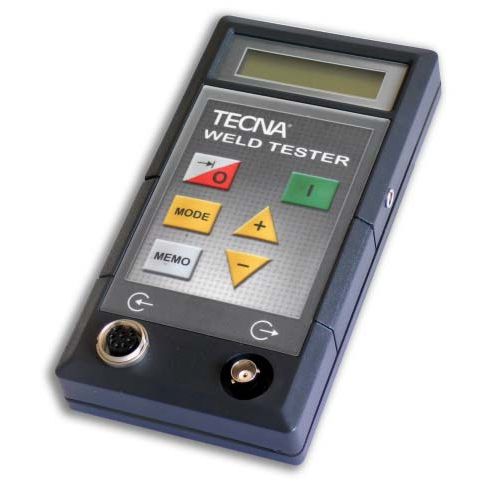

Sistema di ispezione di saldatura TE1600

portatile

Il Weld Tester TE1600 è uno strumento portatile appositamente studiato per le misurazioni dei parametri della saldatura a resistenza. Utilizzando sonde di tipo diverso, lo stesso strumento consente di misurare sia la corrente di saldatura che la forza agli elettrodi. La potenza del microprocessore a 32 bit e la precisione del convertitore A/D da 12 bit lo rendono uno strumento dalle elevate prestazioni. Adatto per la misura su macchine tradizionali in corrente alternata (AC), macchine trifasi raddrizzate e a media frequenza a corrente continua (DC) e macchine a corrente impulsiva (CDW): AC: Misura del vero valore efficace (RMS), valore massimo e valore medio. Misura del valore di picco: massimo positivo e negativo. Misura dell’angolo di conduzione in gradi. Misura del tempo di saldatura in cicli con risoluzione in ½ ciclo. DC: Misura del valore medio, del valore massimo e del tempo di saldatura in ms. CDW: Misura del valore di picco e tempo di saldatura. Funzione di blanking iniziale e finale con intervallo di tempo programmabile: elimina errori di misura in presenza di slope e consente la verifica del corretto ritardo di prima inserzione. Memorizzazione dei valori misurati delle ultime saldature. Misura della forza di saldatura: visualizzazione del valore massimo e dei valori medi della forza all’inizio e alla fine del tempo di saldatura. Funzione di blanking, elimina gli errori di misura dovuti ad una elevata forza d’impatto e ne consente la valutazione. Ampia disponibilità di trasduttori di misura. Riconoscimento automatico del sensore connesso. Uscita BNC per visualizzare su oscilloscopio la forma d’onda della corrente.
