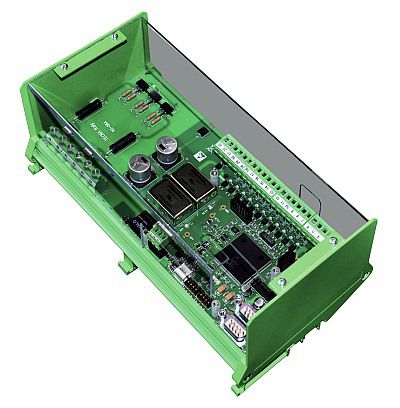

Controllore di saldatura a resistenza TE801

con microprocessore

Il TE851 è un controllo di saldatura basato su microprocessore per saldatrici a resistenza. La funzione del controllo di saldatura è gestire i diodi controllati che eseguono la regolazione della corrente di saldatura. Il controllo TE801 può lavorare con regolazione di potenza e a energia costante Si possono memorizzare 250 diversi programmi di saldatura, 127 dei quali richiamabili direttamente dall’esterno. Ogni programma è costituito da parametri programmabili che descrivono il ciclo di lavoro. Oltre al ciclo semplice a 2 tempi il controllo consente l’esecuzione di saldature con corrente di pre-saldatura, post-saldatura, slope e pulsazioni. Comando sincrono a diodi controllati, regolazione della corrente a controllo di fase. Impiego: da 200Vac a 480Vac +/- 10% Memorizzazione fino a 250 programmi di saldatura di cui 127 possono essere richiamati da dispositivi esterni. Fino a 16 parametri programmabili per ogni programma. Funzioni di regolazione slope, pulsazioni, pre-saldatura, post-saldatura e regolazione dei tempi di saldatura con risoluzione di 1 ms. Misurazione valore RMS della corrente di saldatura in kA e relativo angolo di conduzione. 2 modalità operative: standard e corrente costante. Uscita segnale fine ciclo. Uscita segnale dispositivo pronto. Uscita segale avvertenza corrente fuori limite Limiti della corrente di saldatura o dell’angolo di conduzione. Amperometro integrato in vero valore efficace (RMS) con 2 portate selezionabili (40-90 kA) Funzione incrementale per compensare l’usura degli elettrodi con curve programmabili. Ciclo singolo. Funzione SALDA/NON SALDA.
