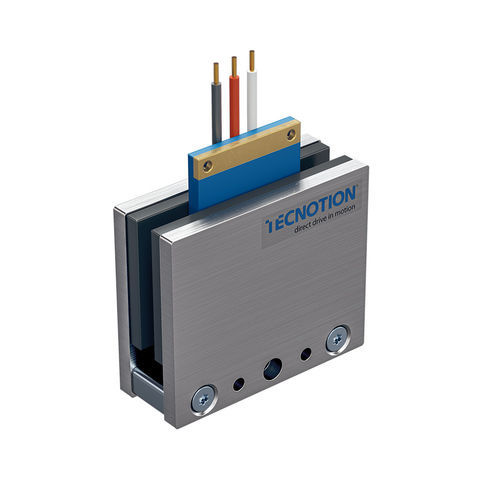

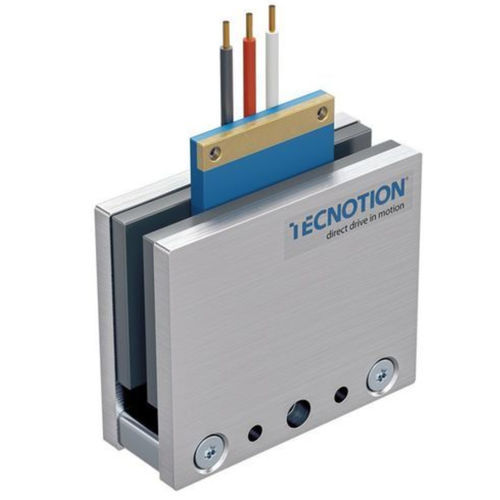

Motore lineare AC Unano series

trifasesincronoironless

Panoramica del prodotto
Il motore lineare senza nucleo Unano di Tecnotion è il motore standard senza nucleo più compatto della gamma, progettato per applicazioni di fascia alta in cui ingombro, precisione e affidabilità sono critici. Questa soluzione direct‑drive ultra‑compatta offre posizionamento di classe micrometrica in un'unità bobina da 17 mm quale alternativa a motori piezo e a viti di precisione.

Vantaggi principali

• Unità bobina ultra‑compatta da 17 mm
• Prestazioni direct drive con precisione micrometrica
• Movimento fluido, affidabile e potente in un ingombro molto ridotto
• Design modulare e flessibile per differenti integrazioni di sistema

Applicazioni tipiche

• Tavole per metrologia e ispezione
• Piani per microscopia
• Stadi multi‑carrier
• Semiconduttori, produzione display, macchine utensili, stampa e robotica

Forza e configurazioni

• Forza di picco: 2.7 – 16.8 N
• Forza continua: 1.4 – 8.7 N
• Unità bobina: Unano3, Unano6, Unano9
• Yoke magnetici: Unano34, Unano51

Materiali e risorse

• Unano series – Scheda tecnica
• Unano – File CAD
• Unano applications – Depliant
• Unano ironless series – Depliant
• Brochure motori senza nucleo
• Brochure portafoglio motori

Caratteristiche / specifiche tecniche

• Dimensione unità bobina: 17 mm
• Intervallo forza di picco: 2.7 – 16.8 N
• Intervallo forza continua: 1.4 – 8.7 N
• Varianti unità bobina: Unano3, Unano6, Unano9
• Varianti yoke magnetici: Unano34, Unano51
• Precisione: posizionamento a livello micrometrico
• Documentazione: scheda tecnica, disegno, file CAD, brochure e note applicative
