Motore lineare AC UF series
trifasesincronoironless

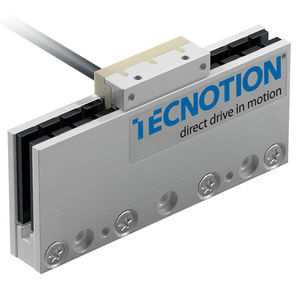

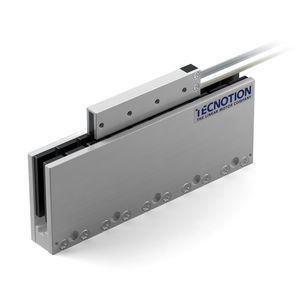

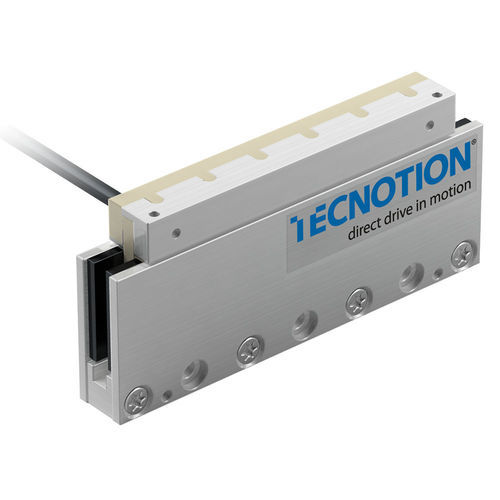

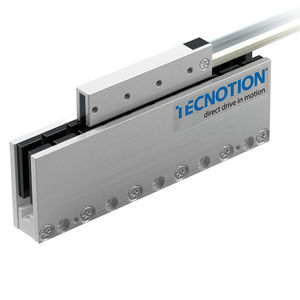

Motore lineare AC - UF series - Tecnotion - trifase / sincrono / ironless
Motore lineare AC - UF series - Tecnotion - trifase / sincrono / ironless
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecnotion

Caratteristiche

AC/DC
trifase, AC
Tipo
sincrono, ironless
Tensione
24 V, 48 V, 12 V, 60 V, 0-60 V, 28 V, 5 V, 4.5V, 3 V
Montaggio
a presa diretta, piatto, a U
Tipo di protezione
senza manutenzione
Prestazioni
ad alta prestazione, ad alta precisione
Altre caratteristiche
compatto, modulare, ad alta precisione
Velocità

Max.: 5,1 m/s
(16,73 ft/s)

Min.: 0 m/s
(0 ft/s)

Forza

0 N

Max.: 39 N

Min.: 0 N

Potenza

Max.: 198,9 W
(0,27 hp)

Min.: 0 W
(0 hp)

Corsa

Max.: 10.000 mm
(393,701 in)

Min.: 0 mm
(0 in)

Descrizione

Panoramica
La serie UF è una famiglia di motori lineari senza ferro progettata per erogare forze continue molto elevate rispetto all'ingombro. È indicata per applicazioni con alti cicli di lavoro come dispositivi medicali, produzione di semiconduttori e sistemi pick & place ad alto rendimento.

Caratteristiche principali
  • Progettata per sostenere forze continue molto elevate rispetto all'ingombro.
  • Ottimizzata per esercizio ad alto ciclo e frequenti avvii/arresti.
  • Disponibile in più taglie di unità bobina (UF3–UF6) e gioghi magnetici (UF72–UF120); UF6 con opzione cavo in linea.
  • Documentazione e file CAD forniti per supportare l'integrazione del sistema.


Forza
  • Forza di picco: 42,5 – 85 N
  • Forza continua: 19,5 – 39 N
  • Unità bobina: UF3 – UF6 (opzione cavo in linea per UF6)
  • Gioghi magnetici: UF72 – UF120


Risorse (disponibili)
  • Brochure motore senza ferro — Brochure (versione 1.4)
  • Confronto motori lineari e altri sistemi di azionamento — Webinar
  • Manuale motore lineare senza ferro — Manuale (versione 2.2)
  • Scheda tecnica UF series — Scheda tecnica (versione 1.4)
  • File CAD UF series — CAD (versione 1.0)
  • Modulo UF digital hall — File CAD (versione 1.0)


Applicazioni
  • Produzione di semiconduttori
  • Gestione display e pannelli
  • Utensili per macchine e taglio digitale
  • Sistemi pick & place ad alto rendimento
  • Robotica e automazione
  • Stampa e sistemi di ispezione
  • Apparecchiature per scienze della vita e settore medicale
  • Applicazioni in vuoto


Caratteristiche / Specifiche tecniche
  • Tipo: motore lineare senza ferro
  • Serie: UF series
  • Intervallo forza di picco: 42,5 – 85 N
  • Intervallo forza continua: 19,5 – 39 N
  • Unità bobina: UF3, UF4, UF5, UF6 (UF6 con opzione cavo in linea)
  • Gioghi magnetici: UF72 fino a UF120
  • Mercati tipici: medicale, semiconduttori, pick & place, robotica e altre applicazioni ad alto ciclo
  • Documenti disponibili: scheda tecnica, manuale, file CAD, brochure
  • Nota: ingombro solo marginalmente superiore alla serie UC pur fornendo forza continua significativamente maggiore rispetto alle dimensioni.
