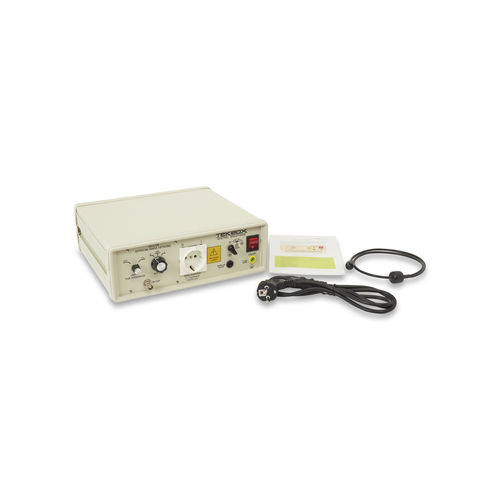

Strumento di misura di corrente CA TBLC08 50uH LISN

di impedenzada banco

Il TBLC08 50uH LISN è una rete di stabilizzazione dell'impedenza di linea per la misurazione delle interferenze a conduzione di linea nell'intervallo da 9kHz a 30MHz, secondo lo standard CISPR16. Il dispositivo è progettato per testare apparecchiature monofase alimentate a corrente alternata con tensioni di alimentazione fino a un massimo di 240V. Il rumore condotto può essere misurato sulla fase e sul conduttore neutro. Il TBLC08 è dotato di un limitatore/attenuatore commutabile e di un collegamento manuale artificiale. Il dispositivo è disponibile con connettori DUT specifici per ogni paese. SPECIFICHE Gamma di frequenza: da 9 kHz a 30 MHz Impedenza: 50 Ω ║ (50 µH + 5 Ω) Mano artificiale: 220 pF + 511 Ω PE commutabile: 50 Ω ║ 50 µH Limitatore / attenuatore: 150 kHz a 30 MHz; 10 dB Induttori a nucleo d'aria Tensione di linea: nominale 0-240V; max. 260 V CC o CA / 50-60 Hz; CAT II Corrente massima: 8A @ 23°C Presa DUT: specifica per il paese Connettore di misura: 50 Ω BNC Connettore di alimentazione: IEC 60320 C13 Intervallo di temperatura operativa: +5°C ... + 40°C; da 5% a 80% RH Sicurezza: Classe di sicurezza I, IEC 1010-01
