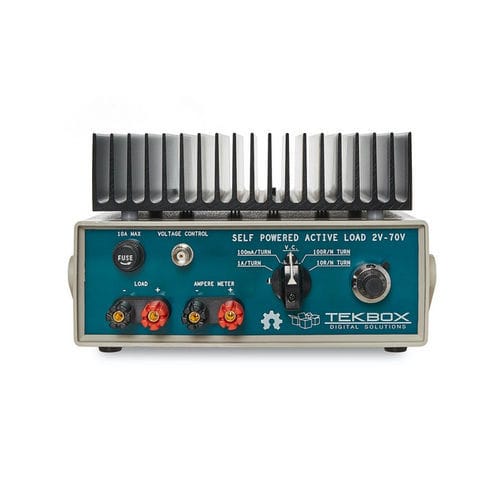

Carico elettronico TBOH02

Il TBOH02 è un carico attivo autoalimentato di precisione. Non necessita di una tensione di alimentazione separata e funziona a partire da 2V. Le sue caratteristiche includono la modalità a resistenza costante e a corrente costante. Un potenziometro a 10 giri con quadrante, un interruttore di gamma e un riferimento di precisione consentono un'impostazione accurata della corrente o della resistenza. Inoltre, può essere controllato da una tensione esterna. Il progetto è completamente analogico. Le misure del rumore di alimentazione effettuate con il TBOH02 come carico non saranno sovrapposte a un rumore aggiuntivo, contrariamente a quanto avviene con i carichi attivi controllati digitalmente. Il TBOH02 può essere utilizzato non solo come carico attivo per le misure di alimentazione, ma anche come dissipatore o sorgente di corrente per il test dei LED di potenza e applicazioni simili. È utile anche quando si eseguono test sul campo, dove non è disponibile un'alimentazione esterna. Il TBSOH02 funziona da 2V a 70V. La corrente massima è di 10A, ma occorre tenere presente che la potenza massima senza raffreddamento aggiuntivo è limitata a 25W. Un accessorio ventola che può essere agganciato al dissipatore di calore aumenta la potenza massima a 100W. Il progetto si basa sull'articolo di Joel Setton, EDN, agosto 2005: "Il carico attivo di precisione funziona a 2V" Per gentile concessione di Joel Setton, Crolles, Francia SPECIFICHE Intervallo di tensione operativa: 2V - 70V Corrente massima: 10A Potenza nominale: max. 25W continui; con ventola aggiuntiva 100W continui Gamme: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Ingresso di controllo della tensione esterna
