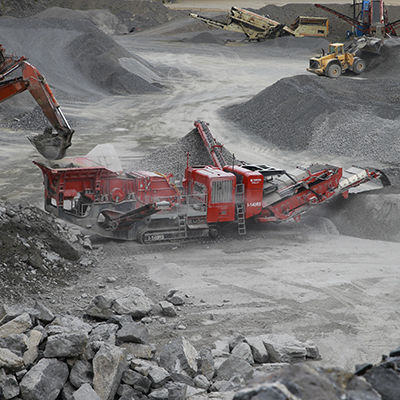

Frantoio a percussione I-140RS

mobilecon motore dieselad alta capacità

Panoramica del prodotto
Il Finlay I-140RS è un frantoio ad impatto di nuova generazione progettato per cave, miniere, demolizione e riciclaggio. Il layout ottimizzato e la camera ad impatto CR032 migliorano il flusso dei materiali, assicurano elevati rapporti di riduzione e producono un materiale di forma uniforme. La macchina dispone di un vaglio on‑board a singolo piano staccabile 4,8 m x 1,5 m per impiego con o senza ricircolo.

Descrizione generale
L’I-140RS integra la camera ad urto Finlay CR032 con trasmissione diretta e un sistema di controllo elettronico avanzato. Per applicazioni che non richiedono ricircolo dei materiali, il sistema completo di vagliatura e ricircolo può essere rimosso rapidamente, semplificando il trasporto e la manutenzione. L’elevata produttività, la facilità di manutenzione e il design orientato all’operatore rendono l’I-140RS adatto a produttori su larga scala e operatori contrattuali.

Caratteristiche chiave

• Flusso del materiale ottimizzato: le larghezze dei componenti aumentano lungo la macchina per ridurre i blocchi e migliorare il rendimento.
• Regolazione delle piastre assistita idraulicamente per impostazioni rapide e precise.
• Alimentatore grizzly vibrante (VGF) heavy‑duty con prevaglio integrato per rimuovere finissimi e separare materiale di bypass.
• Sistema di ricircolo staccabile ad sgancio rapido comprensivo di vaglio singolo piano 4,8 m x 1,5 m.
• Il nastro di ricircolo può ruotare per il funzionamento in circuito chiuso o essere impiegato per lo stoccaggio del prodotto sovradimensionato.

Sistemi on‑board standard e componenti rilevanti

• Vaglio on‑board 4,8 m x 1,5 m (16’ x 5’) — staccabile rapidamente per applicazioni senza ricircolo.
• Sezione di ricircolo rimovibile (RS) — rimozione rapida se non necessaria.
• VGF heavy‑duty con prevaglio integrato.
• Nastro principale a lunghezza piena con barre di impatto al punto di alimentazione; opzione feeder vibrante sotto frantoio e rivestimenti resistenti all’usura.
• Nastro dei fini: opzioni di larghezza e altezze di scarico per rimozione efficace delle fini e stoccaggio.
• Nastro di bypass: ripiegabile idraulicamente per il trasporto; usato per rimuovere fini o materiale di bypass.
• Nastro di ricircolo: larghezza nastro 500 mm (20"); rotazione idraulica tra modalità di ricircolo e stoccaggio.
• Camera ad urto: Finlay CR032 con trasmissione diretta e controllo elettronico; rotore Ø1270 mm x 1220 mm (Ø50" x 48").
• T-Link Telematics: installato di serie con abbonamento dati gratuito di sette anni per monitoraggio remoto e ottimizzazione della flotta.

Download (disponibili)

• Finlay-I140RS-Impact-Crusher (brochure prodotto - English)
• Finlay-I140RS-Prallbrecher (brochure prodotto - German)

Caratteristiche / Specifiche tecniche

• Potenza netta motore: Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp (Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW)
• Dimensione rotore: Ø50" x 48" (Ø1270 mm x 1220 mm)
• Peso operativo: 159,394 lbs / 72,300 kg
• Dimensioni di trasporto: H 12'5" | W 11'5" | L 71'2" (≈ H 3,8 m | W 3,47 m | L 21,7 m)
• Dimensioni di lavoro: H 19'2" | W 26'9" | L 70'7" (≈ H 5,86 m | W 8,17 m | L 21,5 m)
• Tramoggia / Alimentatore: tramoggia fissa con estensioni idrauliche opzionali; capacità VGF senza ext 6 m³, con ext 9 m³; larghezza posteriore senza ext 2,17 m, con ext 3,60 m
• Screenbox (on‑board staccabile): dimensione deck 4,8 m x 1,52 m; azionamento idraulico; angolo 22°; velocità ~950 rpm; area di vagliatura 7,5 m²; sezione RS staccabile.
• Nastro dei fini: larghezza nastro 1,4 m (55") ; altezze di scarico configurabili fino a circa 3,54 m (11'8").
• Nastro principale: larghezza 1,3 m (52") ; angolo di lavoro 22° ; barre d’impatto al punto di alimentazione ; lunghezza completa per stoccaggio.
• Nastro di bypass: larghezza nastro 0,8 m (32") ; ripiegabile idraulicamente ; altezza scarico circa 3,38 m (11'1").
• Nastro di ricircolo: larghezza 0,5 m (20") ; rotazione idraulica tra modalità.
• Rotore camera ad urto: Ø1270 mm x 1220 mm ; impostazioni piastre primaria max 150 mm / min 50 mm, secondaria max 75 mm / min 20 mm.
