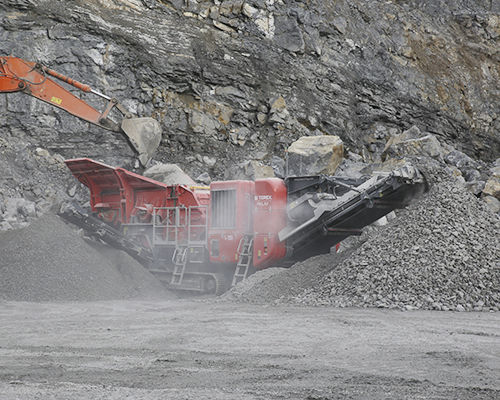

Frantoio a percussione I-120

mobilecon motore dieselad asse orizzontale

Panoramica
Il frantoio a urto orizzontale I-120 di seconda generazione è progettato per migliorare il flusso del materiale e la produttività in cave, estrazioni, riciclaggio e demolizioni. Integra la collaudata camera d'urto Finlay CR038 con trasmissione diretta e controllo elettronico avanzato, garantendo elevati rapporti di riduzione e forma del prodotto costante.

Caratteristiche principali

• Assistenza di regolazione delle piastre completamente idraulica per un'accurata e comoda regolazione della camera.
• Alimentatore vibrante (VGF) pesante con prevaglio integrato per rimuovere i fini e selezionare il materiale di bypass per il ritrattamento.
• Angoli curvi sulla piastra d'usura dell'alimentatore per ridurre l'accumulo con materiali appiccicosi.
• Tramoggia ripiegabile e bloccabile idraulicamente azionabile da terra per un montaggio/smontaggio più sicuro e rapido in cantiere.

Applicazioni e opzioni

• Adatto a frantumazione primaria e secondaria in cave e miniere.
• Configurazioni per riciclaggio/demolizione disponibili: alimentatore sotto cassa, regolazione automatica della piastra secondaria, separatore magnetico overband, convogliatore by-pass.
• T-Link telematica disponibile per monitoraggio remoto e gestione macchina.

Componenti principali

• Camera d'urto: Finlay CR038, trasmissione diretta via cinghie a V, rotore Ø1033 mm × larghezza 1100 mm, apertura di alimentazione circa 1130 mm × 800 mm, regolazione idraulica delle piastre.
• Convogliatore principale: larghezza nastro 1,1 m (44"), altezza di scarico circa 3,5 m, capacità di stoccaggio circa 63,8 m³, abbassamento idraulico per trasporto.
• Convogliatore by-pass (opzionale): larghezza nastro 650 mm (26"), altezza massima di scarico circa 2,5 m, capacità circa 18,1 m³.
• Tramoggia / Alimentatore VGF: capacità 5 m³ standard (con estensioni ~8 m³), estensioni ripiegabili idraulicamente e bloccaggio idraulico.
• Carrello / Sottocarro: larghezza del pattino 400 mm (16"), interasse pignoni 3,243 m, capacità di pendenza fino a 30°.
• Separatore magnetico (opzionale): magnete overband sospeso autopesante autopulente (permanente / versione bipolare).

Specifiche tecniche

• Potenza netta motore: Tier 3 - CAT 375 hp | Tier 4F / Stage IV - Scania 400 hp (equivalenti: 280 kW / 292 kW).
• Dimensione rotore: Ø41" × 44" (Ø1033 mm × 1100 mm).
• Peso di trasporto: circa 81,571 lbs (37,000 kg).
• Dimensioni di trasporto: H 11'2" (3.4 m) × W 8'6" (2.6 m) × L 49'10" (15.2 m).
• Dimensioni operative: H 13'0" (4.0 m) × W 18'9" (5.8 m) × L 48'10" (14.9 m).
