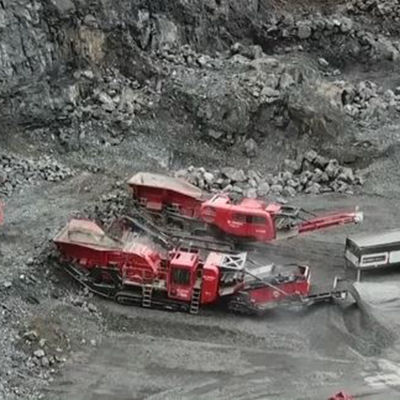

Frantoio a percussione I-120RS

mobilead asse orizzontale

Panoramica Il Finlay I-120RS è un frantoio a impatto ad albero orizzontale (HSI) di nuova generazione progettato per migliorare il flusso del materiale e la produttività in cave, estrazioni minerarie, demolizioni e riciclaggio. Integra la camera di impatto Finlay CR038 con trasmissione diretta e controllo elettronico avanzato per elevati rapporti di riduzione e forma del prodotto uniforme. Il vaglio on-board a due banchi 3,66 m x 1,53 m è rapidamente staccabile quando non è richiesta la ricircolazione.

Caratteristiche principali

• Flusso del materiale migliorato grazie all’aumento progressivo della larghezza dei componenti attraverso la macchina.
• Regolazione completamente idraulica degli aprons per regolazioni rapide e precise.
• Alimentatore vibrante heavy-duty (VGF) con pre-vaglio integrato per rimuovere le fini e deviare i materiali per il ritrattamento.
• Sistema di ricircolo on-board staccabile con vaglio a due banchi 3,66 m x 1,53 m.
• Il nastro di ricircolo può essere ruotato tra configurazione a circuito chiuso o impiegato per l’accumulo di materiale oversize.

Dettagli componenti

• Convogliatore principale: larghezza cinghia 1,1 m (44”); altezza di scarico 3,5 m (11’5”); abbassamento idraulico per il trasporto; cinghia full-length standard.
• Camera di impatto: Finlay CR038; diametro rotore Ø1033 mm (41”); larghezza rotore 1100 mm (44”); apertura ingresso 1130 mm x 800 mm (45” x 32”); trasmissione diretta via cinghie a V; protezione camera con rilascio idraulico.
• Tramoggia / alimentatore: capacità standard 5 m³ (6,5 yd³); con estensioni fino a 8 m³ (10,4 yd³); larghezza alimentazione posteriore ~4 m (13’1”) con estensioni ripiegabili idrauliche.
• Nastro bypass: larghezza 650 mm (26”); altezza massima scarico circa 2,5 m; capacità di stoccaggio circa 18,1 m³.
• Nastro di ricircolo: larghezza 500 mm (20”); ruotabile idraulicamente tra modalità ricircolo e stoccaggio.
• Nastro per fini: larghezza 1,4 m (55”); altezza scarico circa 3,0 m.
• Vaglio: due banchi 3,66 m x 1,53 m; azionamento idraulico con cuscinetti heavy-duty; vaglio abbassabile per cambio maglia e manutenzione; sistema RS rimovibile rapidamente.
• T-Link Telematics: hardware e software telematici installati di serie (opzioni abbonamento dati applicabili).

Specifiche tecniche

• Modello: I-120RS
• Tipo: Frantoio a impatto ad albero orizzontale (HSI)
• Camera di impatto: Finlay CR038
• Diametro rotore: Ø1033 mm (41”)
• Larghezza rotore: 1100 mm (44”)
• Apertura di ingresso: 1130 mm x 800 mm (45” x 32”)
• Trasmissione: trasmissione diretta mediante cinghie a V
• Regolazione apron: assistenza completamente idraulica
• Capacità alimentatore (VGF): 5 m³ standard; fino a 8 m³ con estensioni
• Convogliatore principale: cinghia 1,1 m (44”); altezza scarico 3,5 m
• Nastro bypass: 650 mm (26”); capacità stoccaggio ~18,1 m³
• Nastro di ricircolo: 500 mm (20”); ruotabile idraulicamente
• Nastro per fini: 1,4 m (55”); altezza scarico ~3,0 m
• Vaglio on-board: doppio banco 3,66 m x 1,53 m staccabile
• Applicazioni: cave, estrazione mineraria, demolizione, riciclaggio e produzione aggregati
