Misuratore di portata ad ultrasuoni AquaRanger VHQ
volumetricoper acqua4-20 mA

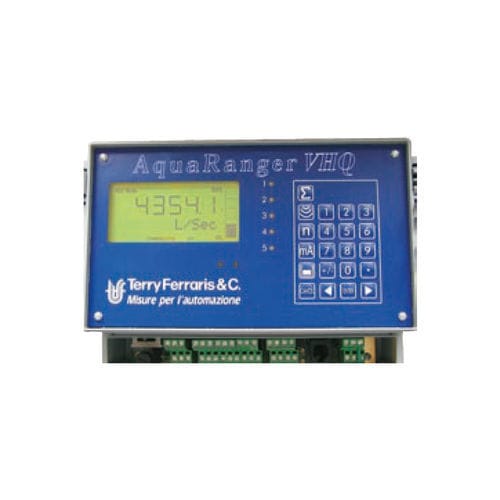

Misuratore di portata ad ultrasuoni - AquaRanger VHQ - Terry Ferraris - volumetrico / per acqua / 4-20 mA
Misuratore di portata ad ultrasuoni - AquaRanger VHQ - Terry Ferraris - volumetrico / per acqua / 4-20 mA
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
ad ultrasuoni
Tipo
volumetrico
Fluido
per acqua
Comunicazione
4-20 mA
Tipo di protezione
IP65, IP68
Altre caratteristiche
con display, di alta precisione, programmabile, per canale aperto, con allarme integrato, senza contatto, con registratore di dati, con indicatore-totalizzatore, area-velocità, a due sensori, con sonda interna
Temperatura di processo

Min.: -20 °C
(-4 °F)

Max.: 50 °C
(122 °F)

Pressione di processo

4 bar
(58,02 psi)

Precisione

0,25 %

Descrizione

Panoramica
AquaRanger VHQ è lo strumento a ultrasuoni più preciso per la misura di portata in canali aperti. Il sistema si basa su un'elettronica, su uno o due trasduttori a ultrasuoni o radar posti al di sopra del liquido e su un misuratore di velocità. La portata viene calcolata dall'area bagnata (in funzione della forma del canale e dell'altezza del liquido) moltiplicata per la velocità. Modalità di misura: altezza sola (velocità costante), altezza+velocità (portata dipendente da livello e velocità), velocità sola (sezione costante, es. condotta sempre piena). Il sistema visualizza portata istantanea e totalizzata e integra un registratore di eventi (data logger) che memorizza e trasmette i dati per periodi fino a sei settimane o più a seconda dell'intervallo di registrazione. La programmazione è possibile tramite tastiera frontale o software per PC.

Tabella riassuntiva
Misura: Elettronica; Portata/Portata istantanea; Livello
Rilevamento: Rilevamento
Tecnologia: Tecnologia

Caratteristiche
  • Gestisce molteplici situazioni di misura e fornisce valori di portata istantanei e totalizzati.
  • Registratore di eventi/data logger con intervallo configurabile (memorizzazione fino a sei settimane o più a seconda dell'intervallo).
  • Cinque relè SPDT liberamente programmabili per allarmi e comandi (livello, velocità di variazione del livello, portata, portata media, temperatura, diagnostica, perdita segnale, ecc.).
  • Programmazione tramite tastiera frontale o PC con software dedicato.
  • Supporta configurazioni ad alta precisione (±1 mm) tramite disposizione specifica dei trasduttori per canali a velocità costante.
  • Compatibile con i trasduttori ultrasonici serie UTF; campo di misura variabile a seconda del modello.
  • I trasduttori possono essere installati fino a 500 m dall'elettronica; sensore di velocità fino a 100 m.
  • Include profili di canali comuni nel software e un linearizzatore a 32 punti per canali non convenzionali.
  • Disponibile in versione STD o variante SD8 con memoria interna 8 GB su micro SD estraibile.


Specifiche tecniche
  • Famiglia modello: AquaRanger VHQ
  • Tipi di misura: livello, portata/portata istantanea, volume e controllo
  • Tipi di sensore supportati: trasduttori ultrasonici e radar (serie UTF)
  • Campo di misura trasduttore (a seconda del modello): tip. 0,3 ÷ 15 m
  • Precisione generale: 0,25% del campo di misura o 6 mm, prevale il valore maggiore
  • Trasduttore UTF03HR: campo 0,3 ÷ 2,5 m; precisione ±2 mm
  • Distanza massima cavo trasduttore->elettronica: 500 m
  • Distanza massima cavo sensore velocità: 100 m
  • Data logger: registratore di eventi a bordo, memorizza dati per settimane a seconda dell'intervallo
  • Relè: 5 relè SPDT programmabili
  • Software: profili di canali comuni + linearizzatore a 32 punti; programmabile via tastiera frontale o software PC
  • Opzione memoria: STD o memoria interna 8 GB su micro SD estraibile (SD8)
  • Uscite/visualizzazione: portata istantanea e totalizzata, visualizzazione velocità (elettronica Speedy per misura velocità sola)
