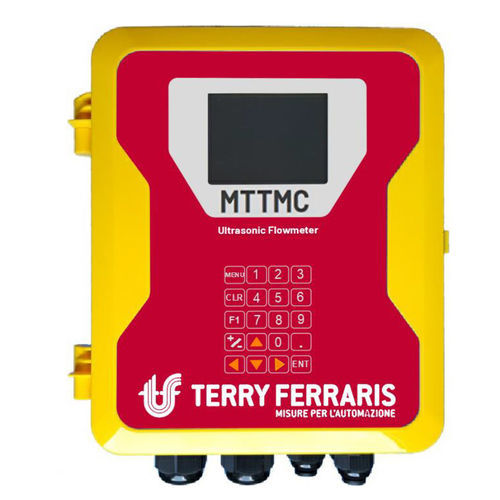

Misuratore di portata a ultrasuoni per tempo di transito MTTMC

volumetricoper acquaper acque reflue

Panoramica prodotto
Il MTTMC è un misuratore di portata ad ultrasuoni a tempo di transito, disponibile in versione a 1 o 2 canali per tubazioni e condotte. È composto da un'unità di elaborazione basata su DSP e fino a quattro trasduttori di velocità. Il principio di misura si basa sulla differenza dei tempi di transito di impulsi ultrasonici inviati in senso opposto con un angolo α rispetto al flusso. I trasduttori Clamp‑On si montano esternamente senza introdurre restrizioni né perdite di carico. L'elettronica DSP con Cross Correlation e FFT garantisce misure affidabili anche in mezzi difficili (solidi in sospensione, presenza di aria, rumore di fondo). Il sistema supporta due misure indipendenti fino a un massimo totale di 2 piani di corda.

Parametri di misura / Rilevazione / Tecnologia
Misura: Flusso / Portata; Elettronica
Rilevazione: Flusso / Portata
Tecnologia: Metodo a tempo di transito ultrasonico; DSP con Cross Correlation e FFT

Caratteristiche principali

• Trasduttori Clamp‑On o a inserzione (fino a 4)
• Tecnologia brevettata Anti‑Round per maggiore accuratezza
• Campo di misura della velocità: 0,02 ÷ 12 m/s
• Funziona con liquidi contenenti fino al 30% di bolle d'aria o acque altamente cariche
• Ampio display grafico a colori (320×240) con funzione oscilloscopio
• Digital Signal Processing (DSP) per flussi rumorosi o turbolenti
• Due uscite analogiche 4–20 mA configurabili (range negativo/positivo)
• Due relè per totalizzazione
• Due ingressi analogici per segnali esterni (pressione, livello, ecc.)
• Funzione di autodiagnosi e blocco tastiera
• Datalogger integrato: fino a 1.000.000 di record; memoria interna 32 MB; memoria esterna fino a 8 GB
• Software PC per configurazione e scarico dati

Elettroniche compatibili
LED96 — indicatori digitali di misura

Specifiche tecniche

• Modello: MTTMC
• Tipo: Misuratore di portata ultrasonico a tempo di transito, 1 o 2 canali per tubazioni e condotte
• Trasduttori: Clamp‑On (esterni, senza contatto) o a inserzione (fino a 4 trasduttori)
• Principio di misura: differenza dei tempi di transito di impulsi ultrasonici
• Intervallo velocità: 0,02 ÷ 12 m/s
• Operatività in mezzi difficili: affidabile con solidi in sospensione e fino al 30% di bolle d'aria
• Elettronica: DSP con Cross Correlation e FFT
• Misure indipendenti: fino a 2 piani di corda totali
• Uscite: 2 × 4–20 mA (configurabili)
• Relè: 2 per totalizzazione
• Ingressi analogici: 2 per segnali esterni (pressione, livello, ecc.)
• Display: LCD grafico a colori 320×240 px con funzione oscilloscopio
• Diagnostica: funzione di autodiagnosi
• Registrazione dati: datalogger fino a 1.000.000 record; memoria interna 32 MB; esterna fino a 8 GB
• Software: tool PC per installazione e scarico dati
• Vantaggio: nessuna restrizione della tubazione con sensori Clamp‑On — nessuna perdita di carico indotta

Applicazioni

• Monitoraggio portata in reti idriche e impianti di trattamento
• Misure di processo in stabilimenti industriali
• Stazioni di pompaggio, reti fognarie e impianti di depurazione
• HVAC e tubazioni di grande diametro che richiedono misura non intrusiva

Installazione e software
Il montaggio Clamp‑On evita la modifica del tubo e l'interruzione del processo; sono disponibili sonde a inserzione quando richiesto. Il software PC semplifica la configurazione, i controlli di taratura e lo scarico dati. Le funzioni di diagnostica e il blocco tastiera agevolano la messa in servizio e proteggono le impostazioni locali.
