Ricetrasmettitore CAN SN65HVD230

per ambiente difficiledi automatizzazioneper trasmissione dati

Panoramica
Il SN65HVD230 è un transceiver CAN a 3.3 V compatibile con lo standard fisico ISO 11898‑2 (High‑Speed CAN). Progettato per velocità di trasmissione fino a 1 Mbps, interfaccia microcontrollori a 3.3 V e controller CAN a un bus CAN differenziale per applicazioni industriali, automazione degli edifici e automotive. Il dispositivo è pensato per ambienti gravosi e integra diverse protezioni e un ampio intervallo di modo comune.

Modalità di funzionamento e pin R_S
Il pin R_S (pin 8) supporta tre modalità: high‑speed (R_S collegato a massa), slope‑control (resistenza esterna tra R_S e massa per regolare il slew rate) e low‑power. Esempi di slew rate: ≈15 V/µs con 10 kΩ, ≈2 V/µs con 100 kΩ. SN65HVD230 offre modalità standby a basso consumo (solo ascolto) con driver spento e ricevitore attivo; SN65HVD231 offre modalità sleep con driver e ricevitore spenti.

Protezioni e robustezza
Il transceiver opera su un intervallo di modo comune da −2 V a 7 V e sopporta transitori di ±25 V. Le protezioni integrate includono tutela contro inversione dei fili, perdita di massa, sovratensione, surriscaldamento e spegnimento termico. È presente anche design fail‑safe per circuito aperto e protezione senza glitch in alimentazione per hot‑plugging.

Caratteristiche

• Alimentazione singola 3.3 V
• Compatibile con ISO 11898‑2 (High‑Speed CAN)
• Sostituto a basso consumo per footprint PCA82C250
• Protezione ESD sui pin bus > ±16 kV HBM
• Alta impedenza d'ingresso — fino a 120 nodi sul bus
• Transizioni driver regolabili via R_S per controllo delle emissioni
• SN65HVD230: standby a basso consumo (~370 µA tip.)
• SN65HVD231: sleep ultra‑basso consumo (~40 nA tip.)
• Progettato per velocità fino a 1 Mbps
• Protezione termica e design fail‑safe per circuito aperto
• Protezione senza glitch in alimentazione

Specifiche tecniche

• Protocolli — CAN
• Numero di canali — 1
• Tensione di alimentazione — 3.0 a 3.6 V
• Tensione di guasto sul bus — -4 a 16 V
• Intervallo di modo comune sul bus — -2 V a 7 V; sopporta transitori ±25 V
• Velocità di segnalazione (max) — 1 Mbps
• Protezione ESD sui pin bus — > ±16 kV HBM
• Nodi massimi sul bus — fino a 120 (alta impedenza d'ingresso)
• Corrente standby (SN65HVD230) — ~370 µA (tip.)
• Corrente sleep (SN65HVD231) — ~40 nA (tip.)

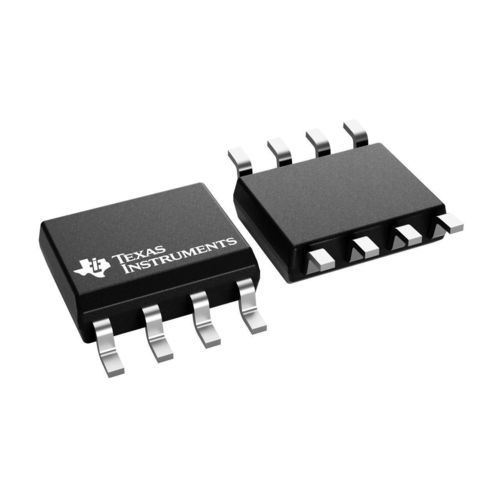

• Package — tipico: SOIC 8 pin (D)

Package e documentazione
Package tipico: SOIC a 8 pin. Datasheet, note applicative, modelli IBIS e informazioni sul modulo di valutazione disponibili per progettazione, simulazione e valutazione.
