Convertitore digitale ISO7741

di comunicazionedi segnaletensione / corrente

Panoramica del prodotto
L'ISO7741 è un isolatore digitale a 4 canali che fornisce isolamento galvanico tra I/O CMOS/LVCMOS. Ogni canale impiega buffer di ingresso e uscita separati da una barriera isolante capacitiva doppia in SiO2. La famiglia comprende varianti con isolamento base e rinforzato (conformi a standard EN/UL) e opzioni per lo stato di uscita predefinito (uscita alta o suffisso F = uscita bassa). I pin di abilitazione consentono di porre le uscite in alta impedenza per progetti multi-master e ridurre il consumo.

Caratteristiche principali (sintesi)

• Velocità dati massima: 100 Mbps
• Barriera di isolamento con vita stimata >30 anni a 1500 VRMS
• Classifiche di isolamento fino a 5000 VRMS (DW) e 3000 VRMS (DBQ) a seconda della variante
• Capacità di surge (VIOSM) fino a 12,8 kV su varianti selezionate
• CMTI tipico ~±100 kV/µs; valori minimi specificati per dispositivo
• Intervallo di alimentazione e traduzione di livello: 2,25 V a 5,5 V
• Opzioni di uscita predefinita: alta (ISO774x) o bassa (ISO774xF)
• Intervallo di temperatura di funzionamento: −55 °C a 125 °C
• Basso consumo: tip. ~0,88 mA (DC) e ~1,5 mA per canale a 1 Mbps
• Ritardo di propagazione tipico: ~10,7 ns (alimentazione 5 V)
• EMC a livello di sistema: immunità ESD, EFT e surge; ±8 kV IEC 61000-4-2 contatto attraverso la barriera; basse emissioni
• Opzioni di package: Wide-SOIC (DW-16) e QSOP/SSOP (DBQ-16)
• Varianti automotive disponibili (ISO774x-Q1)
• Certificazioni di sicurezza: VDE/EN IEC 60747-17, UL 1577, IEC 61010-1, IEC 62368-1, IEC 60601-1, GB 4943.1 (a seconda della variante)

Package, immagini e materiali disponibili sulla pagina prodotto

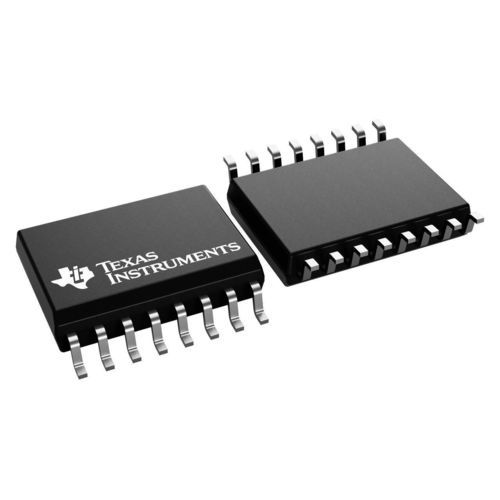

Opzioni package: Wide-SOIC 16 pin (DW) e SSOP/QSOP 16 pin (DBQ). La pagina prodotto include disegni del package, schemi semplificati, diagrammi a blocchi e immagini per illustrare connessioni e ingombri meccanici.

Applicazioni e note d'uso
ISO7741 isola interfacce digitali per evitare che correnti di rumore o transitorie su bus dati (RS-485, RS-232, CAN) raggiungano la massa locale. Applicazioni tipiche: interfacce di comunicazione industriale, acquisizione dati isolata, azionamenti motore e sistemi che richiedono isolamento base o rinforzato. Per prestazioni ottimali, utilizzare con alimentazione isolata e seguire le raccomandazioni di layout del datasheet per conformità EMC e sicurezza di sistema.

Datasheet e documentazione tecnica
Datasheet, note applicative, certificati, guide per schede di valutazione e modelli di simulazione sono disponibili sulla pagina prodotto per supportare progettazione, test e certificazione.

Specifiche tecniche

• Numero di canali: 4
• Canali forward/reverse: 3 in avanti / 1 inverso
• Alimentazione isolata integrata: No
• Classe d'isolamento: Base, Rinforzata (dipende dalla variante)
• Uscita predefinita: Alta o Bassa (suffisso F = bassa)
• Velocità dati (max): 100 Mbps
• Protocolli supportati: GPIO, PWM, SPI, UART
• VIOSM (surge) (VPK): 7.800; 10.000; 12.800 (variante dipendente)
• VIOTM (transient) (VPK): es. 4.242; 8.000
• VISO (Vrms): 3000 (DBQ), 5000 (DW)
• CMTI (min): 85.000 V/µs
• Temperatura di funzionamento: −55 °C a 125 °C
• Tensione di alimentazione: 2,25 V a 5,5 V
• Ritardo di propagazione (typ): 0,0107 µs (10,7 ns)
• Consumo per canale (typ): 0,88 mA (DC); ~1,48–1,5 mA a 1 Mbps
• Distanze di fuga / clearance (min): 3,7 mm o 8 mm (a seconda della variante)
