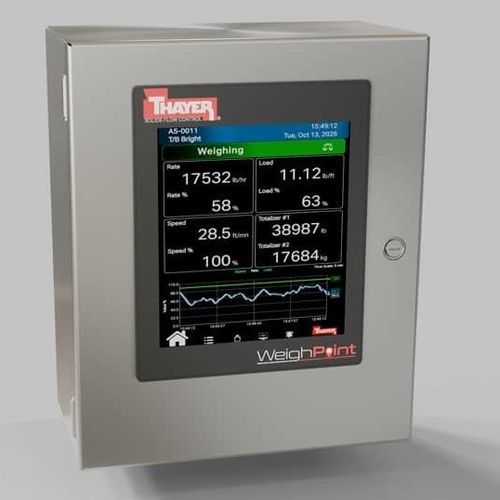

Indicatore di peso digitale WeighPoint®

con display grafico LCDcon touch screenad incastro

Panoramica del prodotto
Il WeighPoint® Integrator di Thayer Scale è un integratore di pesatura da pannello a doppio processore con HMI touchscreen a colori da 8 pollici, progettato per funzionamento continuo in ambienti industriali gravosi. Il design modulare supporta una pianificazione flessibile dell'installazione e l'accesso remoto dell'operatore tramite PC o dispositivo mobile. Le opzioni di comunicazione includono MODBUS/TCP, Ethernet/IP e Profinet. Un modulo bilancia montato in campo fornisce digitalizzazione ad alta risoluzione di carico e velocità e comunica con il modulo principale via CANBus per garantire elevata fedeltà dei dati. L'architettura a doppio processore separa il rendering del display dalle funzioni di controllo in tempo reale per un funzionamento stabile. Il sistema è studiato per applicazioni di pesatura su nastro e convogliatore e si integra con le bilance a nastro RF e gli alimentatori pesatori di Thayer Scale per prestazioni di pesatura ottimali.

Capacità innovative WeighPoint®

• Interfaccia HMI grafica e touch da 8 pollici intuitiva per una navigazione e un controllo efficienti
• Impostazioni di visualizzazione e reporting configurabili, incluse le tendenze in tempo reale, per il monitoraggio dei processi
• Architettura a doppio processore per maggiore reattività e comunicazioni più stabili
• Tecnologia di processore e componentistica moderna per minimizzare il rischio di obsolescenza
• Suite avanzata di algoritmi proprietari di pesatura e controllo
• Disponibile in più configurazioni per supportare architetture di controllo preferite
• Progettato per supportare sviluppi Industry 4.0, inclusa manutenzione predittiva e analisi cloud
• Capacità avanzate di gestione della sicurezza

Caratteristiche di progettazione principali del WeighPoint® Integrator

• Configurazioni modulari per soddisfare diverse esigenze di installazione
• Interfaccia facile da usare con accesso alla libreria di algoritmi e funzioni Thayer Scale
• Schermo touchscreen a colori da 8 pollici (203,2 mm) luminoso (1024 x 768, XGA) per elevata visibilità
• Intervallo di temperatura operativa: -20 a 60 °C (stoccaggio: -30 a 70 °C)
• Vetro di sicurezza laminato 4 mm privo di Teflon™; compatibile con protezione antiriflesso installata dall'utente
• Unità principale a doppio processore che scarica il controllo in tempo reale su un core separato mantenendo elevate prestazioni di visualizzazione
• Accesso a dati minimamente smorzati per ottimizzare il controllo di processo
• Supporta fino a quattro celle di carico (strain gauge o LVDT)
• Supporta sensori di velocità: encoder incrementale, corona dentata o accelerometro
• Modulo bilancia montato in campo che fornisce digitalizzazione ad alta risoluzione di carico e velocità
• Convertitore A/D a 24 bit
• Sistema operativo in tempo reale
• Moduli di espansione per capacità I/O aggiuntive
• Più opzioni di interfaccia fieldbus per connettività ai sistemi di supervisione host
• Tooltip dei parametri di programmazione per facilitare il commissioning
• Log diagnostici e report configurabili dall'utente, inclusi registri di sistema automatici e storici eventi

Specifiche tecniche

• Nome modello: WeighPoint® Integrator
• Display: touchscreen a colori 8 pollici (203,2 mm), 1024 x 768 (XGA)
• Vetro di sicurezza touch: laminato 4 mm privo di Teflon™
• Temperatura operativa: -20 °C a 60 °C (stoccaggio: -30 °C a 70 °C)
• Processore: unità principale a doppio processore (core separato per controllo in tempo reale)
• Digitalizzazione della bilancia: modulo bilancia montato in campo con digitalizzazione ad alta risoluzione di carico e velocità
• Comunicazione bilancia-verso-principale: CANBus
• Conversione A/D: convertitore A/D a 24 bit
• Supporto celle di carico: fino a 4 celle di carico (strain gauge o LVDT)
• Supporto sensori di velocità: encoder incrementale, corona dentata o accelerometro
• Comunicazioni: MODBUS/TCP, Ethernet/IP, Profinet (e altre opzioni fieldbus)
• Sistema operativo: sistema operativo in tempo reale
• Installazione: HMI da pannello; configurazioni modulari e moduli di espansione per I/O aggiuntivi
• Accesso remoto: interfaccia operatore accessibile tramite PC o dispositivo mobile
• Applicazioni previste: pesatura su nastro e convogliatore; integrazione con le bilance a nastro RF e gli alimentatori pesatori di Thayer Scale
