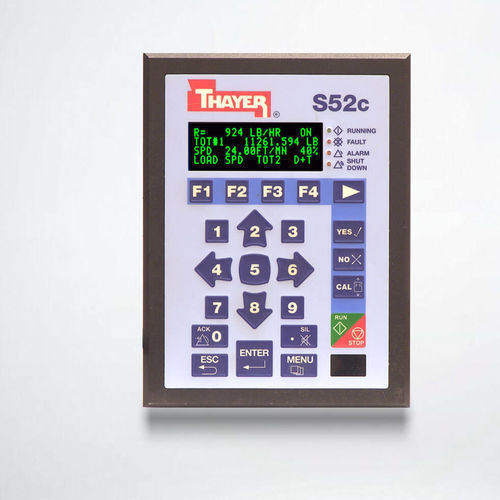

Controllore di sistema di dosaggio a perdita di peso S52c

Panoramica
Il controllore S52c per nastro pesatore e applicazioni Loss-In-Weight semplifica installazione, taratura e manutenzione tramite un menu intuitivo. Controlli software integrati riducono gli errori operatore e facilitano la messa in servizio.

Funzione
Il S52c controlla e monitora il flusso di materiale su sistemi a nastro pesatore e alimentatori Loss-In-Weight misurando carico e velocità. Il peso è trattato come massa per lunghezza e la velocità come lunghezza per tempo per fornire controllo continuo della portata target o del punto di set. In modalità Loss-In-Weight il controllore calcola portata istantanea e totali cumulativi dalla variazione di peso dell'alimentatore. L'ingresso velocità supporta controllo volumetrico, logica di riempimento e compensazione delle perturbazioni. I dati operativi sono visualizzati localmente e possono essere comunicati via fieldbus.

Modalità chiave / Applicazioni

• Controllore per nastro pesatore
• Controllore per alimentatore Loss-In-Weight
• Controllore batch
• Compatibile con celle di carico a galga estensometrica e LVDT

Requisiti di alimentazione

• Tensione: 120–240 VAC
• Frequenza: 50–60 Hz
• Fase: monofase
• Consumo: < 43 W
• Protezione alimentazione: fusibile

Requisiti ambientali

• Classificazione area: non pericolosa
• Temperatura operativa: -10 a +65 °C (14 a 149 °F)
• Umidità operativa: 10 a 90% senza condensazione
• Temperatura di stoccaggio: -20 a +85 °C (-4 a 185 °F)
• Umidità di stoccaggio: 5 a 95% senza condensazione
• Altitudine operativa: fino a 2000 m
• Altitudine di stoccaggio: fino a 3000 m (70 kPa)
• Raffreddamento: convezione naturale
• Grado di inquinamento: 2

Requisiti dimensionali standard

• Chassis aperto: IP23, 8.0" A x 6.0" L x 4.5" P (203.2 x 152.4 x 114.3 mm)
• Chiuso: IP66, 11.81" A x 9.84" L x 5.91" P (300 x 250 x 150 mm)

Omologazioni

• Underwriters Laboratories: UL File #E208487

Specifiche standard I/O

• Ingresso analogico: 2 fili alimentati a loop, 4–20 mA tipico (30 mA max); impedenza 169 Ω; caduta di tensione 3,38 V tipico (5,1 V max); risoluzione 22 bit; AI-1 programmabile
• Uscita analogica: 4–20 mA isolata in 750 Ω max, sourcing; compliance +24 VDC; range 0–24 mA; risoluzione 16 bit; AO-1 programmabile
• Ingressi digitali: chiusure a contatto secco; sourcing +12 VDC con sink ≥10 mA; DI-DS stato drive; DI-1/2/3 programmabili
• Uscite digitali: relè isolati DO-1/2 Form A (programmabili); DO-3 Form A relè a stato solido 240 VAC/VDC, 100 mA max; totali remoti Form A relè a stato solido 240 VAC/VDC, 100 mA max

Specifiche / Dati tecnici

• Modello: S52c
• Tipi di prodotto: controllore nastro pesatore, controllore alimentatore Loss-In-Weight, controllore batch
• Celle di carico supportate: galga estensometrica e LVDT (più sensori di velocità)
• Alimentazione: 120–240 VAC, 50/60 Hz, monofase, <43 W
• Opzioni di involucro: chassis aperto IP23 o contenitore IP66
• Range operativo: -10 a +65 °C; stoccaggio -20 a +85 °C
• Altitudine: operativo fino a 2000 m; stoccaggio fino a 3000 m
• I/O: 4–20 mA analogici, AI alimentato a loop, DI contatti secchi, DO relè e SSR isolati
• Raffreddamento: convezione naturale
• Agenzia: UL File #E208487
