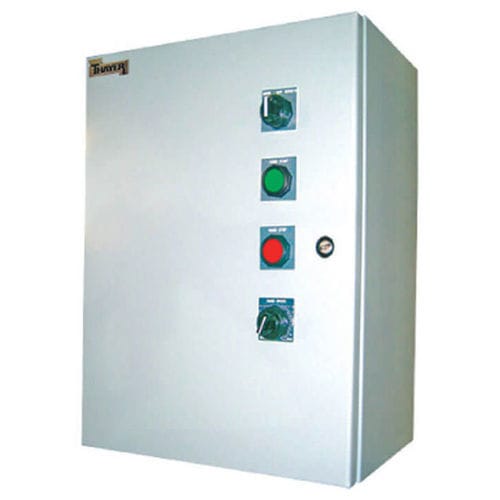

Convertitore di frequenza analogico VFD/SCR

monofasea controllo vettorialecon interfaccia analogica

Panoramica
Thayer Scale produce quadri di controllo industriali certificati per i mercati degli Stati Uniti e del Canada tramite l'UL Panel Shop Program. Quando i motor control center (MCC) esistenti sono pieni o non possono ospitare ulteriori azionamenti, Thayer Scale offre Power Control Assemblies (PCA) autonomi che convertono l'alimentazione CA standard in uscite CA o CC regolabili per un controllo preciso di alimentatori e nastri trasportatori.

Tipi di azionamento principali / dispositivi supportati

• Motori DC a magnete permanente o avvolgimento shunt
• Motori AC idonei per inverter (inverter-duty)
• Azionamenti elettromagnetici utilizzati con alimentatori a vassoi vibranti

Ogni PCA Thayer Scale include

• Interruttore di sezionamento esterno conforme al codice (come richiesto dall'alimentazione)
• Protezione del circuito derivato (fusibili)
• Logica di interblocco per supportare diverse modalità operative
• Barra morsettiera per l'alimentazione utente e il cablaggio di ingresso/uscita
• Azionamento a velocità regolabile (VFD, SCR, regolatore di tensione)
• Componenti necessari per completare un pacchetto di controllo analogico di base

Opzioni di personalizzazione

• Costruzione per montaggio su telaio che può essere installata all'interno di un pannello o rinchiusa per montaggio in campo in qualsiasi posizione
• Postazione operatore locale o remota
• Interfaccia dispositivo livello Ethernet/IP (solo VFD)

Applicazioni comuni

• Alimentatori a nastro pesatore
• Alimentatori a coclea
• Alimentatori loss-in-weight
• Alimentatori volumetrici
• Alimentatori a vassoio vibrante elettromagnetici (con controllori PCA-VIB)

Configurazioni PCA disponibili

• Sistemi AC a frequenza variabile (VFD): Dispositivo controllato — motori AC inverter-duty; Tipo di uscita — uscita AC a frequenza regolabile; Applicazioni tipiche — alimentatori a nastro pesatore, alimentatori a coclea, alimentatori loss-in-weight, alimentatori volumetrici; Metodo di controllo velocità — inverter a frequenza variabile (VFD); Prestazioni a bassa velocità — controllo vettoriale sensorless; Interfaccia operatore — postazione locale o remota disponibile; Comunicazioni — Ethernet/IP disponibile; Opzioni di installazione — montaggio su telaio o pacchetto in custodia per montaggio in campo; Certificazione UL — UL Panel Shop Program.
• Sistemi di azionamento pacchettizzati SCR: Dispositivo controllato — motori DC a magnete permanente e avvolgimento shunt; Tipo di uscita — uscita DC regolabile; Applicazioni tipiche — retrofit di alimentatori esistenti, applicazioni legacy con azionamenti DC, controllo preciso della velocità; Metodo di controllo velocità — controller SCR; Prestazioni a bassa velocità — eccellenti caratteristiche di coppia a bassa velocità; Interfaccia operatore — postazione locale o remota disponibile; Comunicazioni — N/A; Opzioni di installazione — montaggio su telaio o pacchetto in custodia per montaggio in campo; Certificazione UL — UL Panel Shop Program.
• Controller PCA-VIB: Dispositivo controllato — alimentatori a vassoio vibrante elettromagnetici; Tipo di uscita — tensione AC regolata e regolabile; Applicazioni tipiche — alimentatori vibranti elettromagnetici e vassoi; Metodo di controllo velocità — regolatore di tensione; Prestazioni a bassa velocità — controllo preciso dell'ampiezza di vibrazione; Interfaccia operatore — potenziometro manuale o segnale di controllo esterno; Comunicazioni — N/A; Opzioni di installazione — pacchetto in custodia (o telaio aperto dove specificato); Certificazione UL — UL Panel Shop Program.

Modelli disponibili (esempi)

• PCA-VIB-120: 0–110 VAC
• PCA-VIB-240: 0–220 VAC
• PCA-115 (SCR): 1/4–1 HP (tipico)
• PCA-230 (SCR): 1/2–2 HP (tipico)

Caratteristiche

• Uscita a frequenza regolabile
• Controllo vettoriale sensorless per migliorare la coppia a bassa velocità
• Cassonetto completo con sezionamento e protezione dei circuiti
• Installazione e configurazione semplici
• Facile integrazione con i controlli degli alimentatori
• Compatibile con i produttori di azionamenti preferiti dal cliente se necessario
• Disponibile con Allen-Bradley, SEW o altri azionamenti specificati dal cliente conformi agli standard Thayer

Specifiche tecniche dettagliate (selezionate)

• Sistemi VFD: Uso principale — controllo della velocità variabile per motori AC impiegati in alimentatori di pesatura, alimentatori a coclea e alimentatori volumetrici. Tipo motore/azionamento — motori a induzione AC inverter-duty. Alimentazione d'ingresso — 100-120V, 200-240V o 380-480V a seconda dell'azionamento selezionato. Tipo di uscita — uscita AC a frequenza regolabile. Gamma di potenze — 0.37–11 kW (0.5–15 HP) a seconda dell'azionamento e dell'applicazione. Frequenza di uscita — 0–400 Hz. Corrente di uscita — dipende dall'applicazione. Metodo di controllo — tastiera integrata, potenziometro locale, I/O configurabile, segnali analogici. Segnale di velocità remoto — ±10V, 0–10V, 4–20 mA. Controlli operatore — tastiera integrata con display, LED, potenziometro locale. Comunicazioni — Ethernet/IP e altri protocolli industriali. Opzioni di involucro — IP20/NEMA 1, IP55/NEMA 12, IP66/NEMA 4X a seconda dell'azionamento selezionato. Certificazioni — UL Panel Shop Program.
• SCR / PCA uscita DC: Uso principale — controllo della velocità variabile per motori DC a magnete permanente e avvolgimento shunt. Tipo motore/azionamento — motori DC a magnete permanente o shunt. Alimentazione d'ingresso — 115 VAC o 230 VAC monofase. Tipo di uscita — uscita di tensione DC regolabile. Gamma di potenze — PCA-115: 1/4–1 HP; PCA-230: 1/2–2 HP. Corrente di uscita — dipende dall'applicazione. Metodo di controllo — potenziometro di velocità manuale o segnale di corrente remoto. Segnale di velocità remoto — 1–5 mA o 4–20 mA. Controlli operatore — Mano/Remoto, regolazione della velocità manuale, avvio/arresto. Opzioni di involucro — cassa da parete NEMA 4 o 4X o telaio aperto. Componenti inclusi — controller SCR, interruttore di sezionamento bloccabile, avviatore motore, componenti correlati. Certificazioni — UL Panel Shop Program. Note — consultare la fabbrica per tensioni di ingresso superiori.
• Controller PCA-VIB: Uso principale — controllo di alimentatori a vassoio vibrante elettromagnetici. Tipo motore/azionamento — motori vibranti elettromagnetici per vassoi. Alimentazione d'ingresso — 120 VAC o 240 VAC a seconda del modello. Tipo di uscita — uscita AC regolata e regolabile. Gamma di potenze — PCA-VIB-120: 2500 W; PCA-VIB-240: 5000 W. Corrente di uscita — 0.2–15 A. Metodo di controllo — potenziometro di velocità manuale o segnale esterno. Segnale di velocità remoto — segnale programmabile in corrente o tensione. Controlli operatore — Mano-Off-Remoto, regolazione della velocità manuale, avvio/arresto, arresto di emergenza. Opzioni di involucro — telaio aperto o tipo chiuso. Componenti inclusi — sezionamento bloccabile, fusibili di protezione, controller, avviatore motore. Condizioni ambientali — 0–45°C, 5–95% non condensante, fino a 1000 m di altitudine. Certificazioni — UL Panel Shop Program.

caratteristiche / specifiche tecniche

• Usi principali: Controllo della velocità variabile per alimentatori (nastro pesatore, coclea, loss-in-weight, volumetrici) e alimentatori a vassoio vibrante
• Tipi di azionamento supportati: VFD (inverter-duty AC), SCR (DC), regolatore di tensione (vibratorio)
• Gamma di alimentazione in ingresso: VFD — 100–120V, 200–240V, 380–480V (a seconda dell'azionamento); SCR — 115VAC o 230VAC monofase; PCA-VIB — 120VAC o 240VAC
• Tipi di uscita: AC a frequenza regolabile (VFD), tensione DC regolabile (SCR), AC regolata e regolabile (PCA-VIB)
• Esempi di range di potenza: VFD — 0.37–11 kW (0.5–15 HP); PCA-115/230 — 1/4–2 HP; PCA-VIB — 2500 W / 5000 W
• Segnali di velocità remoti supportati: ±10V, 0–10V, 4–20mA, 1–5mA (varia per configurazione)
• Metodi di controllo: Tastiera integrata, potenziometro locale, I/O configurabile, segnali analogici, potenziometro manuale, Mano/Remoto
• Comunicazioni: Ethernet/IP disponibile per sistemi VFD; altri protocolli industriali secondo necessità
• Opzioni involucro: Montaggio su telaio, pacchetti in cassa per montaggio in campo, NEMA 4 / 4X, IP20/NEMA1, IP55/NEMA12, IP66/NEMA4X (dipende dall'azionamento)
• Componenti inclusi: Disconnessone esterna, protezione dei circuiti (fusibili), logica di interblocco, barra morsettiera, controller di azionamento, avviatore motore, protezioni
• Ambiente: Funzionamento tipico 0–45°C, 5–95% non condensante (esempio PCA-VIB), altitudine fino a ~1000 m (dipende dall'azionamento)
• Certificazioni: UL Panel Shop Program
