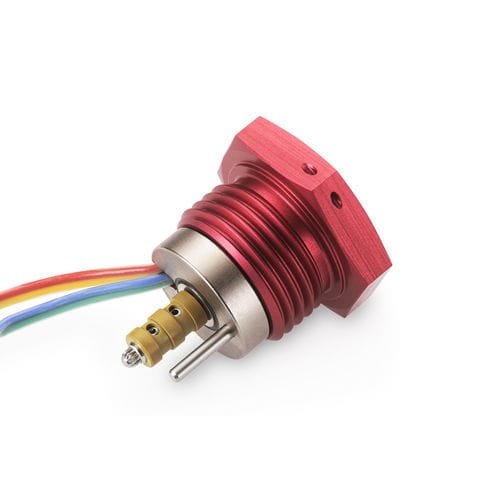

Elettrovalvola a comando diretto SDBB series

a 2 vienormalmente apertanormalmente chiusa

La valvola solenoide a doppia bobina con porting a 360° utilizza un design unico MultiSeal® che offre flessibilità di porting a 360° in cambio di una riduzione della capacità di flusso. Incorpora anche una bobina aggiuntiva per fornire ridondanza elettrica per una maggiore sicurezza. Di conseguenza, le dimensioni e il peso del pacchetto sono leggermente aumentati rispetto alla configurazione a bobina singola. La tecnologia MultiSeal elimina l'uso di O-ring, offrendo significativi risparmi di spazio e peso. Il design innovativo della bobina della valvola offre un basso consumo energetico e tempi di risposta rapidi. - Tasso di Lohm: 3500 Lohms max - Pressione operativa: 3000 psid - Perdita: 1 cc / minuto max - Peso: 0.21 lbs max - Configurazione unica MultiSeal® Prestazioni generali - Pressione operativa: 3000 psid - Temperatura ambiente operativa: -65°F a 275°F - Temperatura del fluido operativo: -65°F a 275°F - Perdita interna: 1 cc / minuto max alla pressione nominale - Perdita esterna: 0 cc - Tasso di Lohm: 3500 Lohms - Assorbimento di corrente: 0.35 ampere a 28 VDC a 70°F (9.8 Watt) - Tensione operativa max: 32 VDC - Resistenza: 73.6 - 86.4 Ohm a 70°F - Tensione di attrazione: 18 VDC max a 275°F e 3000 psi per ciascuna bobina - Tensione di rilascio: 1 VDC min a 70°F e 3000 psi con entrambe le bobine alimentate - Tempo di risposta di attrazione (28 VDC a 70°F e pressione nominale): 0.035 secondi max - Tempo di risposta di rilascio (28 VDC a 70°F e pressione nominale): 0.035 secondi max - Dimensione nominale del foro dello schermo: 0.004 pollici - Peso: 0.21 lbs max Materiali Parti bagnate - Filtro schermo: 304L CRES, ASTM A666, Passivato - MultiSeal: Poliammide-Imide, AMS 3670 - Corpo e sede della sfera: 15-5 PH CRES, AMS 5659, Passivato - Sfera e perno: 440C CRES, AMS 5630, Passivato - Albero: 440C CRES, AMS-QQ-S-763, Passivato - Molla: 302 CRES, AMS 5688, Passivato - Tappo e asta di spinta: 303 CRES, QQ-S-763C, Passivato - Flange e pistoni: Si Iron BFM, ASTM A867, Nichelato / AMS 2404 - Shunt: 22-13-5 CRES, AMS 5764, Nichelato / AMS 2404 - Spessori e distanziali: 302 CRES, ASTM A666, Passivato - Brasatura: Lega d'argento, AMS 4774, Nichelato / AMS 2404 Parti non bagnate - Copertura: Si Iron BFM, ASTM A867, Nichelato / AMS 2404 - Fermaglio: 2024 T-351 AL, AMS-QQ-A-225 / 6, Anodizzato / MIL-PRF-8625 Tipo II - Anello di ritenzione: 302 CRES, ASTM A313 / A313M, Passivato - Bobina: Filo magnetico di rame, NEMA MW1000 / MW16 - Separatore di bobina: Aramide, ANSI NEMA FI 3 - Tubo termoretraibile: PVDF e PTFE, AMS-DTL-23053 / 8 & / 12 - Nastro isolante: Poliimmide, ASTM D5213 - Saldatura: Sb05A, J-STD-006 - Composto di incapsulamento: Stycast 2762FT, Catalizzatore 17 - Filo di piombo: 22 AWG, SAE AS22759 / 11 Numeri di parte e specifiche - SDBB2532002A: 3000 psi, Skydrol, Normalmente Aperto, Filo di piombo frontale - SDBB2532003A: 3000 psi, Skydrol, Normalmente Chiuso, Filo di piombo frontale - SDBB2532012A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Aperto, Filo di piombo frontale - SDBB2532013A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Chiuso, Filo di piombo frontale Parti di ricambio e accessori - CUTA2500221B: Strumento di estrazione MultiSeal - SDBB2530108A: MultiSeal di ricambio - CUTA2500121A: Dispositivo di prova - Curva di flusso, vista in sezione, vista dimensionale e dettagli di montaggio disponibili (vedi sezione immagini). Specifiche tecniche chiave: - Flessibilità di porting a 360° MultiSeal® - Ridondanza elettrica con doppie bobine - Basso consumo energetico, risposta rapida - Pressione operativa max: 3000 psid - Tasso di Lohm max: 3500 Lohms - Perdita interna: 1 cc/min max - Peso: 0.21 lbs max - Temperatura operativa: -65°F a 275°F
