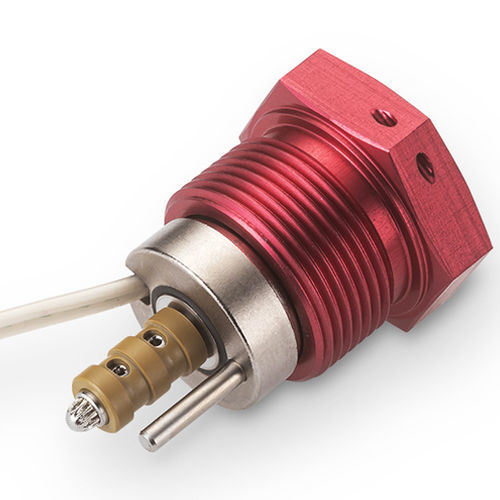

Elettrovalvola a comando diretto SDBB series

NONCa bassa carica

La valvola solenoide a bobina singola con portata a 360° utilizza un design unico MultiSeal® che offre flessibilità di portata a 360°. In cambio, questa valvola ha una leggera riduzione della capacità di flusso rispetto alla nostra valvola solenoide pilota standard. La tecnologia MultiSeal elimina l'uso di O-ring, offrendo significativi risparmi di spazio e peso. Il design innovativo della bobina della valvola fornisce un basso consumo energetico e tempi di risposta rapidi. - Tasso di Lohm: 3500 Lohms max - Pressione di esercizio: 3000 psid - Perdita: 1 cc / minuto max - Peso: 0,14 lbs max - Configurazione unica MultiSeal® Prestazioni Generali - Pressione di esercizio: 3000 psid - Temperatura ambiente di esercizio: -65°F a 275°F - Temperatura del fluido di esercizio: -65°F a 275°F - Perdita interna: 1 cc / minuto max alla pressione nominale - Perdita esterna: 0 cc - Tasso di Lohm: 3500 Lohms - Assorbimento di corrente: 0,28 ampere a 28 VDC a 70°F (7,8 Watt) - Tensione di esercizio max: 32 VDC - Resistenza: 92 - 108 Ohm a 70°F - Tensione di attrazione: 18 VDC max a 275°F e 3000 psi - Tensione di rilascio: 2 VDC min a 70°F e 3000 psi - Tempo di risposta di attrazione (28 VDC a 70°F e pressione nominale): 0,035 secondi max - Tempo di risposta di rilascio (28 VDC a 70°F e pressione nominale): 0,035 secondi max - Dimensione nominale del foro dello schermo: 0,004 pollici - Peso: 0,14 lbs max Materiali Parti Bagnate - Schermo del filtro: 304L CRES, ASTM A666, Passivato - MultiSeal: Poliammide-Imide, AMS 3670 - Corpo e sede della sfera: 15-5 PH CRES, AMS 5659, Passivato - Sfera e perno: 440C CRES, AMS 5630, Passivato - Albero: 440C CRES, AMS-QQ-S-763, Passivato - Molla: 302 CRES, AMS 5688, Passivato - Tappo e asta di spinta: 303 CRES, QQ-S-763C, Passivato - Flange e pistoni: Si Iron BFM, ASTM A867, Nichelato / AMS 2404 - Shunt: 22-13-5 CRES, AMS 5764, Nichelato / AMS 2404 - Spessori e distanziatori: 302 CRES, ASTM A666, Passivato - Brasatura: Lega d'Argento, AMS 4774, Nichelato / AMS 2404 Parti Non Bagnate - Copertura: Si Iron BFM, ASTM A867, Nichelato / AMS 2404 - Fermaglio: 2024 T-351 AL, AMS-QQ-A-225 / 6, Anodizzato / MIL-PRF-8625 Tipo II - Anello di ritenzione: 302 CRES, ASTM A313 / A313M, Passivato - Bobina: Filo Magnetico in Rame, NEMA MW1000 / MW16 - Tubo Termoretraibile: PVDF e PTFE, AMS-DTL-23053 / 8 & / 12 - Nastro Isolante: Poliimmide, ASTM D5213 - Saldatura: Sb05A, J-STD-006 - Composto di Incapsulamento: Stycast 2762FT, Catalizzatore 17 - Filo di Piombo: 22 AWG, SAE AS22759 / 11 Numeri di Parte & Specifiche - SDBB2531002A: 3000 psi, Skydrol, Normalmente Aperto, Filo di Piombo Frontale - SDBB2531003A: 3000 psi, Skydrol, Normalmente Chiuso, Filo di Piombo Frontale - SDBB2531012A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Aperto, Filo di Piombo Frontale - SDBB2531013A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Chiuso, Filo di Piombo Frontale Parti di Ricambio & Accessori - CUTA2500221B: Strumento di Estrazione MultiSeal - SDBB2530108A: MultiSeal di Ricambio - CUTA2500021A: Dispositivo di Test - Curva di Flusso, Vista in Sezione, Vista Dimensionale e Dettagli di Montaggio disponibili come immagini (vedi sezione immagini). - Involucri CAD disponibili per modelli Normalmente Chiuso e Normalmente Aperto (il download richiede accesso limitato). - Manuale: Manuale Tecnico Idraulico di Soluzioni Aerospaziali, Energetiche e Motorsport (vedi sezione documenti). Specifiche Tecniche Chiave - Flessibilità di portata a 360° con design MultiSeal® - Elimina gli O-ring per risparmi di spazio e peso - Basso consumo energetico e risposta rapida - Pressione di esercizio max: 3000 psid - Tasso di Lohm: 3500 Lohms max - Perdita interna: 1 cc/min max - Peso: 0,14 lbs max - Temperatura di esercizio: -65°F a 275°F - Assorbimento di corrente: 0,28A a 28VDC (7,8W) - Resistenza: 92-108 Ohm a 70°F - Tensione di attrazione: 18VDC max a 275°F/3000psi - Tensione di rilascio: 2VDC min a 70°F/3000psi - Tempo di risposta: 0,035s max - Dimensione nominale del foro dello schermo: 0,004 in
