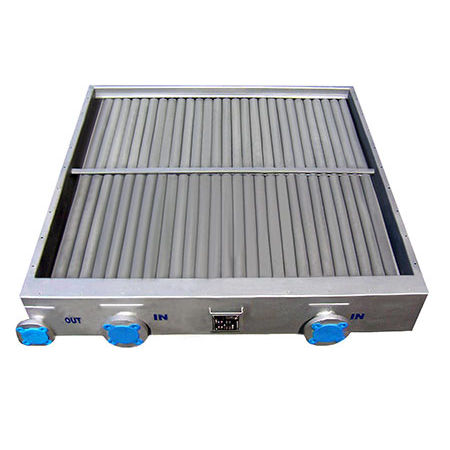

Batteria di scambio a vapore VC

Queste serpentine a vapore sono state progettate specificamente per temperature dell'aria inferiori al congelamento, per evitare le costose conseguenze del congelamento della condensa. Il concetto è quello di inserire un tubo di distribuzione aperto più corto all'interno di un tubo ad alette esterno, permettendo così alla condensa che scorre nello spazio anulare di essere mantenuta calda dal vapore che condensa nel tubo di distribuzione. I tubi sono inclinati per favorire il flusso di condensa per gravità. Di conseguenza, le serpentine a vapore di tipo VC hanno sempre entrambi gli attacchi di entrata e di uscita alla stessa estremità della serpentina. L'installazione può essere orizzontale o verticale. Questo tipo di serpentina a vapore è ideale anche per condizioni di funzionamento con vapore surriscaldato.
