Unità di guida lineare a ricircolazione a quattro ranghi di sfere CSR series

15 mm20 mm25 mm

Panoramica del prodotto

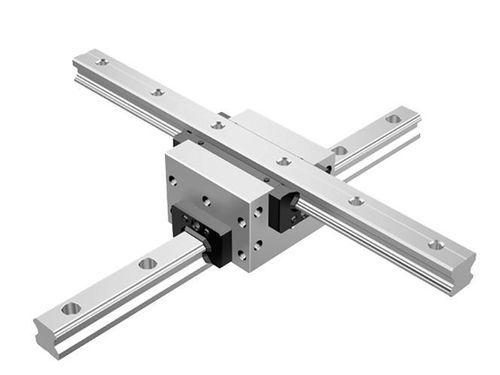

La guida LM di tipo integrale (Modello CSR) combina due rotaie LM e un unico blocco LM per fornire precisione ortogonale intrinseca, adatta a sistemi di movimento X–Y compatti. Il blocco contiene piste di rotolamento a quattro file lavorate con precisione sia sulla rotaia che sul blocco; le sfere circolano tramite piastre terminali e sono trattenute da piastre di fermo per evitare la fuoriuscita quando il blocco viene rimosso.

Struttura e caratteristiche
La struttura interna corrisponde al collaudato concetto HSR ma integra due rotaie schiena contro schiena per ottenere elevata perpendicolarità. Il blocco LM è lavorato in modo che l'errore di perpendicolarità delle sue sei facce sia entro 2 μm per 100 mm.

• Carico uniforme in 4 direzioni: Le sfere sono disposte con angolo di contatto di 45° su quattro file, fornendo carichi nominali uniformi nelle direzioni radiale, radiale inversa e laterale, utilizzabile in qualsiasi orientamento.
• Alta rigidità: La disposizione bilanciata su quattro file aumenta la rigidità ai momenti. La rigidità è circa il 50% superiore rispetto a due blocchi HSR avvitati schiena contro schiena, rendendo il CSR adatto per tavole X–Y ad alta rigidità; il moto rettilineo rimane uniforme anche con precarico.
• Opzione sella interna: Supporta configurazioni con sella interna per soddisfare le esigenze d'installazione.

Tipi / Modelli

• Modello CSR: Gamma completa. Carico dinamico di base C: 10,9 a 100 kN. Carico statico di base C0: 15,7 a 135 kN. Misure: 15, 20, 25, 30, 35, 45.
• Modello CSR-S: Tipo corto/compatto. Carico dinamico di base C: 19,8 a 40,5 kN. Carico statico di base C0: 27,4 a 53,7 kN. Misure: 20, 25, 30.

Note dimensionali e di installazione
La lunghezza L nelle tabelle dimensionali include gli accessori di protezione contro le contaminazioni (codice UU o SS). L'installazione di altri accessori di protezione o lubrificazione aumenta la lunghezza totale del blocco. La lunghezza massima indicata è la massima standard per una rotaia LM. Il modello CSR non è disponibile con foro di lubrificazione sulla superficie superiore.

Lunghezze standard e lunghezze massime delle rotaie LM (sintesi)
Unità: mm
CSR 15 — Rotaia LM standard (LO): 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. Passo standard F: 60. G,g: 20. Lunghezza max: 2200.
CSR 20 — Rotaia LM standard (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. Passo standard F: 60. G,g: 20. Lunghezza max: 3000.
CSR 25 — Rotaia LM standard (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. Passo standard F: 60. G,g: 20. Lunghezza max: 3000.
CSR 30 — Rotaia LM standard (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Passo standard F: 80. G,g: 20. Lunghezza max: 3000.
CSR 35 — Rotaia LM standard (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Passo standard F: 80. G,g: 20. Lunghezza max: 3000.
CSR 45 — Rotaia LM standard (LO): 570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. Passo standard F: 105. G,g: 22,5. Lunghezza max: 3090.

Tipo di rotaia LM filettata (sintesi)
CSR15 — Tipo K S1: M5, profondità effettiva filettatura ℓ1: 8, Tipo W S2: M5 passante
CSR20 — Tipo K S1: M6, profondità effettiva filettatura ℓ1: 10, Tipo W S2: M6 passante
CSR25 — Tipo K S1: M6, profondità effettiva filettatura ℓ1: 12, Tipo W S2: -
CSR30 — Tipo K S1: M8, profondità effettiva filettatura ℓ1: 15, Tipo W S2: -
CSR35 — Tipo K S1: M8, profondità effettiva filettatura ℓ1: 17, Tipo W S2: -
CSR45 — Tipo K S1: M12, profondità effettiva filettatura ℓ1: 24, Tipo W S2: -

Note
La lunghezza L nelle tabelle include gli accessori di protezione contro le contaminazioni (UU o SS). Le lunghezze massime indicate sono i massimi standard per ogni modello; rotaie più lunghe possono essere giuntate ma ciò può influire su precisione e stabilità. Questo modello non è disponibile con foro di lubrificazione sulla superficie superiore.
