Guida lineare a sfere HDR series

30 mm25 mm55 mm

Panoramica

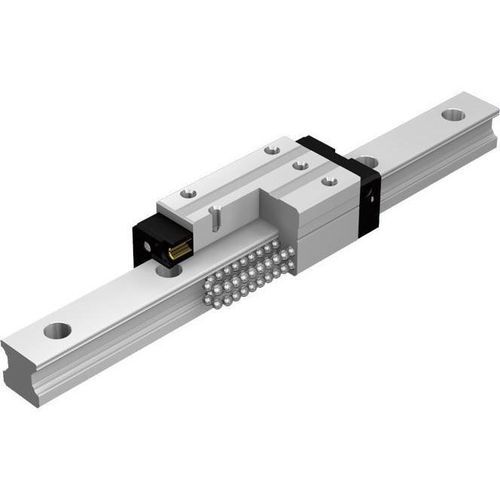

Il modello HDR è una guida LM a sfere complete progettata per tavole monoasse compatte e leggere che utilizzano un singolo binario LM. Fornisce elevata rigidità nella direzione di rotolamento, alta precisione e capacità di carico uguale in 4 direzioni. Dimensioni disponibili: 15, 20, 25, 30, 35, 45, 55, 65.

Tag principali

• Flangia
• Guida LM a blocco lungo
• Viti montate dall'alto e dal basso
• Viti montate dall'alto
• Blocco corto (Guida LM)

Tipi / Intervalli di carico tipici e dimensioni

• Modello HDR-SC — Carico dinamico di base (kN): 7.07 a 38.3; Carico statico di base (kN): 8.43 a 43.2. Dimensioni: 15, 20, 25, 30, 35.
• Modello HDR-C — Carico dinamico di base (kN): 10.9 a 195; Carico statico di base (kN): 15.7 a 228. Dimensioni: 15, 20, 25, 30, 35, 45, 55, 65.
• Modello HDR-LC — Carico dinamico di base (kN): 13.7 a 249; Carico statico di base (kN): 21.7 a 323. Dimensioni: 15, 20, 25, 30, 35, 45, 55, 65.
• Modello HDR-SR — Carico dinamico di base (kN): 15.3; Carico statico di base (kN): 19. Dimensione: 20.
• Modello HDR-R — Carico dinamico di base (kN): 10.9 a 195; Carico statico di base (kN): 15.7 a 228. Dimensioni: 15, 20, 25, 30, 35, 45, 55, 65.
• Modello HDR-LR — Carico dinamico di base (kN): 13.7 a 249; Carico statico di base (kN): 21.7 a 323. Dimensioni: 15, 20, 25, 30, 35, 45, 55, 65.
• Modello HDR-SV — Carico dinamico di base (kN): 7.07 a 38.3; Carico statico di base (kN): 8.43 a 43.2. Dimensioni: 15, 25, 30, 35.
• Modello HDR-V — Carico dinamico di base (kN): 10.9 a 135; Carico statico di base (kN): 15.7 a 170. Dimensioni: 15, 25, 30, 35, 45, 55.
• Modello HDR-LV — Carico dinamico di base (kN): 13.7 a 161; Carico statico di base (kN): 21.7 a 219. Dimensioni: 15, 20, 30, 35, 45, 55.
• Modello HDR-UV — Carico dinamico di base (kN): 12.8 a 18.9; Carico statico di base (kN): 14.8 a 21.3. Dimensioni: 20, 25.
• Modello HDR-UW — Carico dinamico di base (kN): 18.7 a 27.6; Carico statico di base (kN): 25.3 a 36.4. Dimensioni: 20, 25.
• Modello HDR-US — Carico dinamico di base (kN): 12.8 a 18.9; Carico statico di base (kN): 14.8 a 21.3. Dimensioni: 20, 25.
• Modello HDR-UT — Carico dinamico di base (kN): 18.7 a 27.6; Carico statico di base (kN): 25.3 a 36.4. Dimensioni: 20, 25.
• Modello HDR-GK — Blocchi LM e rotaie LM disponibili in vendita separata. Dimensioni: 15, 20, 25, 30, 35, 45.

Caratteristiche — Adatto per applicazioni su rotaia singola
Il HDR presenta geometria della corsa rigida e varianti a contatto back-to-back che garantiscono elevata rigidità nella direzione di rotolamento e resistenza al ribaltamento, consentendo progettazioni di tavole mono-rotaia compatte.

Applicazioni ideali

• Tavole monoasse che richiedono compattezza e peso ridotto
• Tavole progettate con una sola guida LM per asse

Superficie della rotaia LM protetta da corpi estranei
Le piste a sfere del HDR sono posizionate sui lati della rotaia LM, riducendo l'esposizione ai contaminanti. È possibile installare coperture per migliorare la protezione contro trucioli e detriti.

Applicazioni in cui materiali estranei possono aderire alla superficie della rotaia LM

• Macchine per lavorazione del legno che producono trucioli
• Macchine per produzione di pneumatici dove la gomma può aderire alle rotaie
• Macchine per stampaggio di resina dove la resina può contaminare le rotaie

Struttura dell'HDR
Le piste a sfere contattano le sfere con un angolo di 45°, fornendo resistenza al ribaltamento nella direzione di rotolamento. Le disposizioni di contatto (DB/back-to-back e altre) supportano completamente le sfere anche quando viene applicato un momento, offrendo elevata rigidità e capacità di carico uguale in 4 direzioni per l'uso in qualsiasi orientamento.

Dimensioni conformi agli standard globali
Le dimensioni del modello HDR sono conformi alla ISO 12090-1:2011 per la maggior parte dei tipi; alcune varianti US/UT e UV/UW differiscono dalle dimensioni ISO.

Blocchi LM e rotaie LM disponibili separatamente
I blocchi LM e le rotaie LM sono intercambiabili e venduti separatamente se condividono lo stesso numero di modello.

Disegno dimensionale / Tabella dimensionale (panoramica)
Disegni dettagliati e tabelle dimensionali (unità: mm) sono forniti per variante di modello, inclusi dimensioni esterne, dimensioni del blocco LM, informazioni sui fori pilota, dimensioni della rotaia LM, carichi di base e momenti statici ammissibili per configurazioni a blocco singolo e doppio.

Lunghezze standard e lunghezze massime delle rotaie LM (tabella)
Model No. | HDR15 | HDR20 | HDR25 | HDR30 | HDR35 | HDR45 | HDR55 | HDR65
Lunghezze standard della rotaia LM (L_O) righe di esempio:
160 | 160 | 220 | 280 | 280 | 570 | 780 | 1270
220 | 220 | 280 | 360 | 360 | 675 | 900 | 1570
280 | 280 | 340 | 440 | 440 | 780 | 1020 | 2020
340 | 340 | 400 | 520 | 520 | 885 | 1140 | 2620
400 | 400 | 460 | 600 | 600 | 990 | 1260 | -
460 | 460 | 520 | 680 | 680 | 1095 | 1380 | -
520 | 520 | 580 | 760 | 760 | 1200 | 1500 | -
580 | 580 | 640 | 840 | 840 | 1305 | 1620 | -
640 | 640 | 700 | 920 | 920 | 1410 | 1740 | -
700 | 700 | 760 | 1000 | 1000 | 1515 | 1860 | -
760 | 760 | 820 | 1080 | 1080 | 1620 | 1980 | -
... (la tabella continua con la progressione completa delle lunghezze standard per modello)
Passo standard: HDR15/20/25 = 60 mm; HDR30/35 = 80 mm; HDR45 = 105 mm; HDR55 = 120 mm; HDR65 = 150 mm.
Dimensione G, g (gioco raccomandato): HDR15–25: 20 mm; HDR45: 22,5 mm; HDR55: 30 mm; HDR65: 35 mm.
Esempi di lunghezza massima: Molte dimensioni supportano fino a 3000 mm; alcuni tipi HDR55/65 riportano lunghezze massime fino a circa 3060–3090 mm a seconda della dimensione. Controllare le tabelle dimensionali per modello per i valori esatti.

Note sugli ordini e sulle tabelle dimensionali
Le note specificano le differenze di momento statico ammissibile per 1 blocco rispetto a 2 blocchi, la codifica del numero di modello, le unità d'ordine e esempi di configurazione d'ordine. Il numero di articoli per set varia a seconda del tipo di guida LM.

Specifiche / Dati tecnici

• Brand: THK
• Serie / famiglia di modelli: HDR
• Tipo di prodotto: Guida LM a sfere complete
• Applicazione adatta: Tavole mono-asse / binario singolo
• Proprietà chiave: Elevata rigidità (direzione di rotolamento), alta precisione, carico uguale in 4 direzioni
• Posizione pista: Piste a sfere sui lati della rotaia LM (protette dalla contaminazione)
• Angolo di contatto: Contatto della pista a 45° (resistente al ribaltamento)
• Strutture di contatto: DB (back-to-back) e altre disposizioni a seconda della variante
• Standard: Conforme a ISO 12090-1:2011 per molti tipi (eccezioni: US/UT e UV/UW)
• Dimensioni disponibili: 15, 20, 25, 30, 35, 45, 55, 65 (varia per variante)
• Rotaie LM: Lunghezze standard elencate per modello; lunghezza massima generalmente fino a 3000 mm per molte varianti (tabella per modello necessaria per valori precisi)
• Blocchi LM e rotaie: Venduti separatamente e intercambiabili all'interno dello stesso numero di modello
• Intervalli tipici di carico dinamico / statico di base: vedere gli elenchi per modello sopra
