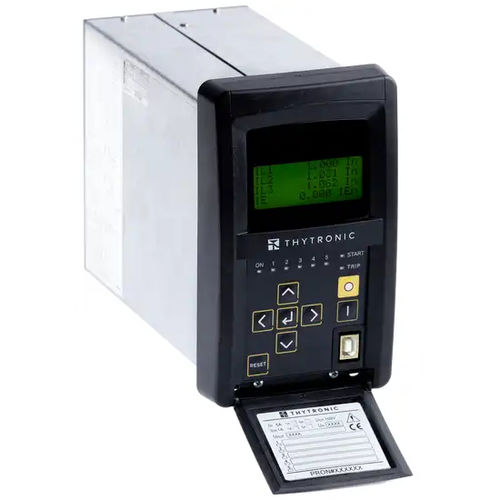

Relè di protezione di sovraintensità NA10

di circuiti di attivazioneACper alimentatore

Il relè tipo NA10 è tipicamente utilizzato nelle reti radiali HV, MV e LV come protezione di alimentatori o trasformatori di potenza. Negli impianti solidamente collegati a terra la protezione da sovracorrente residua può essere utilizzata su alimentatori di qualsiasi lunghezza, mentre negli impianti non collegati a terra o con bobina Petersen e/o con resistenza a terra, la protezione da sovracorrente residua può essere utilizzata su alimentatori di piccola lunghezza al fine di evitare interventi indesiderati dovuti al contributo capacitivo di corrente dell'alimentatore in caso di guasto esterno a terra. Il relè è conforme ai requisiti della CEI 0-16. ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sovracorrente di fase lato H e lato L - Massima sovracorrente residua - Recloser automatico - Guasto dell'interruttore - Supervisione CT - Supervisione del circuito di sgancio CONFIGURAZIONE OPZIONALE DEL PACCHETTO SW - Termico con sonde Pt100 Tre ingressi di corrente di fase e un ingresso di corrente residua, con correnti nominali selezionabili indipendentemente a 1 A o 5 A tramite DIP-switch. Sono disponibili due o cinque ingressi binari con stato attivo programmabile stato attivo programmabile (attivo-ON/attivo-OFF) e timer programmabile (attivo a Transizioni OFF/ON o ON/OFF). Diverse funzioni preimpostabili possono essere associate ad ogni ingresso.
