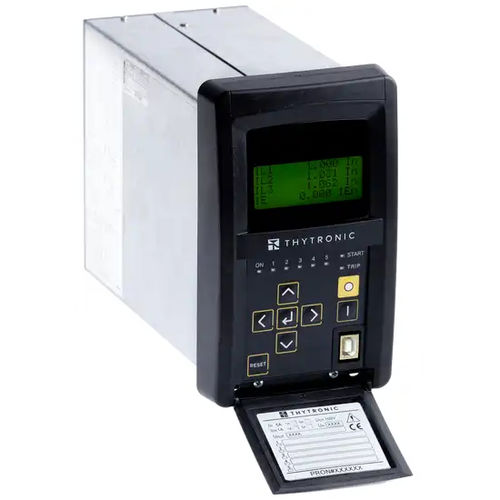

Relè di protezione di sovraintensità NA30

per trasformatoreper montaggio a filoIEC

Il relè tipo NA30 è tipicamente utilizzato nelle reti radiali MT come protezione di alimentatori o trasformatori di potenza: su lunghi alimentatori radiali in sistemi senza messa a terra o con bobina Petersen e/o ad alta resistenza con messa a terra sul lato BT di trasformatori collegati in parallelo con qualsiasi messa a terra come protezione dai guasti a terra di generatori collegati in parallelo o gruppo generatore-trasformatore sulla stessa sbarra di distribuzione Il relè è conforme ai requisiti CEI-016. ELEMENTI DI PROTEZIONE E CONTROLLO STANDARD - Immagine termica Trasformatore - Sovracorrente di fase lato H e lato L - Massima sovracorrente residua - Sovratensione residua - Sovracorrente direzionale di terra - Guasto dell'interruttore - Supervisione CT - Supervisione del circuito di sgancio CONFIGURAZIONE OPZIONALE DEL PACCHETTO SW - Termico con sonde Pt100 Sono previsti due gruppi indipendenti di impostazioni. Il passaggio da un profilo all'altro può avvenire tramite MMI, ingresso binario e comunicazione. Secondo le configurazioni dell'hardware, il relè di protezione NA30 può essere spedito in vari stili di custodia a seconda delle opzioni di montaggio richieste (montaggio a filo, montaggio sporgente, rack o con pannello operatore separato).
