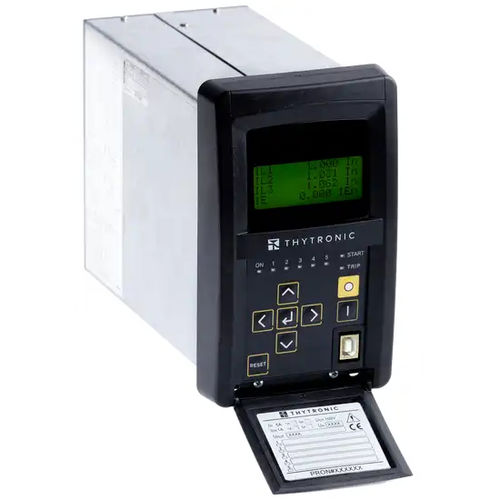

Relè di protezione di sovratensione NA60

di sottotensioneACper alimentatore

Il relè tipo NA60 può essere tipicamente utilizzato in reti radiali o magliate MT e BT come protezione di alimentatori o trasformatori di potenza: su alimentatori radiali, ad anello e paralleli di qualsiasi lunghezza in sistemi con messa a terra solida, senza messa a terra, con bobina Petersen e/o con resistenza a terra su generatori collegati in parallelo sulla stessa sbarra di distribuzione Inoltre le funzioni di sottotensione e sovratensione sono fornite come protezioni o controlli di tensione. Il relè NA60 può essere fornito con circuiti per la corrente di fase in ingresso adatti ai tradizionali TA e VT, o a dispositivi ThySensor combinati. ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sotto tensione - Trasformatore a immagine termica - Sovracorrente di fase lato H e lato L - Massima sovracorrente residua - Sovratensione - Sovratensione residua - Sovracorrente direzionale di fase (autorizzazione voltmetrica) - Sovracorrente direzionale di terra - Guasto dell'interruttore - Supervisione CT - Supervisione VT - Supervisione del circuito di sgancio CONFIGURAZIONE OPZIONALE DEL PACCHETTO SW - Termico con sonde Pt100 - Tre ingressi di corrente di fase e un ingresso di corrente residua, con correnti nominali selezionabili indipendentemente a 1 A o 5 Ath attraverso DIP-switch. - Tre ingressi di tensione di fase con tensioni nominali programmabili nel campo 50...130 V (UR =100 V) o 200...520 V (UR =400 V) e un ingresso di tensione residua, con tensione nominale programmabile nel campo 50...130 V (UER =100 V). - Tre ingressi di corrente di fase, con 630 A di corrente nominale (primario). - Un ingresso di corrente residua, con correnti nominali selezionabili indipendentemente a 1 A o 5 A tramite DIP-switch. - Tre ingressi di tensione di fase con tensione nominale 20/√3 kV (primario); la tensione residua è stata ottenuta con misure di calcolo vettoriale delle tensioni di fase
