Macchina da taglio laser GPRF series
laser a fibraper alluminioper acciaio inossidabile

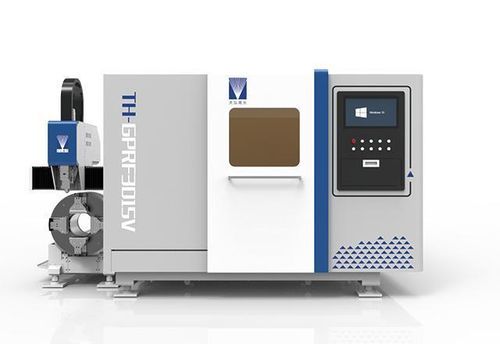

Macchina da taglio laser - GPRF series - Tianhong Laser - laser a fibra / per alluminio / per acciaio inossidabile
Macchina da taglio laser - GPRF series - Tianhong Laser - laser a fibra / per alluminio / per acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tianhong Laser

Caratteristiche

Tecnologia
laser, laser a fibra
Materiale trattato
per alluminio, per acciaio inossidabile, per acciaio al carbonio
Prodotto trattato
per lamiere, per tubi
Tipo di comando
servocomandata
Struttura
a tavola doppia, con tavola rotante
Altre caratteristiche
ad alta precisione, ad alta velocità, con servomotore, pneumatica, manuale, a cremagliera, combinata, con tavolo di scambio, assistita ad aria, controrotante
Corsa X

2.450 mm
(96,46 in)

Corsa Y

Max.: 6.000 mm
(236,22 in)

Min.: 3.000 mm
(118,11 in)

Corsa Z

250 mm
(10 in)

Diametro del tubo

Max.: 160 mm
(6 in)

Min.: 8 mm
(0 in)

Potenza laser

Max.: 3.000 W

Min.: 1.000 W

Ripetibilità

0,03 mm
(0,0012 in)

Accelerazione

9,81 m/s²
(32,19 ft/s²)

Lunghezza totale

8.641 mm
(340 in)

Larghezza totale

3.640 mm
(143 in)

Altezza

2.293 mm
(90 in)

Peso

Max.: 11.000 kg
(24.250,85 lb)

Min.: 7.000 kg
(15.432,36 lb)

Capacità di carico

Max.: 2.000 kg
(4.409,25 lb)

Min.: 1.200 kg
(2.645,55 lb)

Descrizione

Nome del prodotto Macchina di taglio laser integrata a doppio scambio per lamiera e tubi

Panoramica Taglio e lavorazione di lamiere e tubi metallici. Adatta per alluminio aeronautico, acciaio inossidabile, acciaio a basso tenore di carbonio e altri materiali metallici.

Caratteristiche
  • Trasmissione laser in fibra flessibile con testa di taglio compatta; nessuna lente riflettente, manutenzione minima e perdita di trasmissione trascurabile
  • Elevata velocità di taglio, precisione e produttività
  • Tecnologia di taglio ad aria unica per ridurre il consumo d'aria e abbassare i costi operativi
  • Design a doppia funzione: consente il taglio di lamiera e tubi
  • Possibilità di equipaggiare un mandrino rotante a spinta o un mandrino rotante fisso per soddisfare diverse esigenze di alimentazione e bloccaggio
  • Motori servo con trasmissione cremagliera-pignone di precisione per alta velocità di rapido spostamento


Dettagli del prodotto
  • Nome articolo: Macchina di taglio laser integrata a doppio scambio per lamiera e tubi
  • ID articolo: 1475857269978189824


Specifiche tecniche
  • Modello: GPRF3015; GPRF6020
  • Potenza laser: 1000-3000W (entrambi i modelli)
  • Corsa asse X: 2450 mm (entrambi i modelli)
  • Corsa asse Y1: GPRF3015 = 3000 mm (lamiera) / 6000 mm (tubo); GPRF6020 = 6000 mm (lamiera) / 6000 mm (tubo)
  • Corsa asse Z: 250 mm (entrambi i modelli)
  • Accelerazione massima: 1,0 G (entrambi i modelli)
  • Velocità massima di posizionamento asse singolo X/Y: 105 mm/min (entrambi i modelli)
  • Carico massimo del piano di lavoro: GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
  • Peso macchina: GPRF3015 = 7 T; GPRF6020 = 11 T
  • Dimensioni macchina: 8641 × 3640 × 2292,5 mm (soggetto al pezzo reale) (entrambi i modelli)
  • Diametro foro passante mandrino fisso: φ165 mm (entrambi i modelli)
  • Gamma di serraggio tubi: GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
  • Peso massimo di serraggio tubo: ≤ 120 KG (entrambi i modelli)
  • Coda minima: 260 mm (entrambi i modelli)
  • Velocità di spostamento Y2 a vuoto: 80 m/min (entrambi i modelli)
  • Velocità di rotazione mandrino: 0–80 r/min (entrambi i modelli)
  • Accelerazione massima mandrino: 1,0 G (entrambi i modelli)
  • Precisione di posizionamento asse Y2: ±0,03 mm/1000 mm (entrambi i modelli)
  • Precisione di ripetizione posizionamento asse Y2: ±0,03 mm/1000 mm (entrambi i modelli)
  • Precisione di ripetizione asse U: ≤ 7 minuti d'arco
  • Azionamento mandrino: manuale / pneumatico opzionale
  • Nesting: opzionale
  • Ambiente di esercizio: 0–40℃
