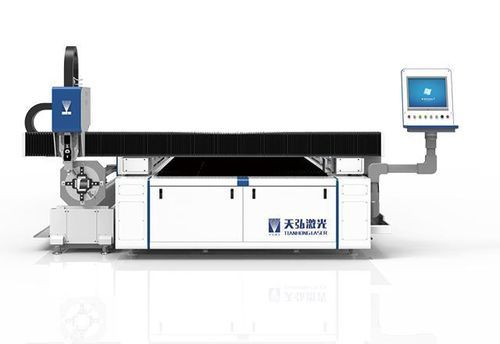

Macchina da taglio laser a fibra GRF series

per alluminioper acciaio inossidabileper acciaio al carbonio

Nome del prodotto: Macchina di taglio laser integrata su piattaforma singola per tubi e lamiere
ID prodotto: 1475857253276471296

Descrizione: Macchina per il taglio e la lavorazione di lamiere e tubi metallici, inclusi alluminio aeronautico, acciaio inossidabile e acciaio a basso tenore di carbonio. Progetto a doppia funzione che permette il taglio di pannelli e tubi su un'unica piattaforma, adatta alla produzione industriale, a componenti strutturali e a parti aerospaziali.

Caratteristiche:

• Laser a fibra con trasmissione flessibile e testa di taglio compatta; senza lente riflettente, manutenzione di routine ridotta
• Elevata velocità di taglio e precisione per una produzione efficiente
• Tecnologia di taglio ad aria che riduce il consumo di aria compressa e i costi operativi
• Capacità doppia: taglio di lamiere e taglio di tubi in un'unica macchina
• Mandrino rotante a propulsione opzionale o mandrino rotante fisso per diverse modalità di alimentazione
• Servomotori con azionamento cremagliera‑pignone di precisione per rapide percorrenze

Specifiche (esempi): modello: GRF3015 / GRF6020
Potenza laser: 1000–3000 W
Corsa asse X: 2400 mm / 2850 mm
Corsa asse Y1: 3000 mm / 6000 mm
Corsa asse Z: 250 mm
Accelerazione massima: 0,8G (assi); accelerazione massima mandrino: 1,0G
Velocità massima di posizionamento asse singolo X/Y: 96 m/min
Carico massimo banco di lavoro: GRF3015: 1 T; GRF6020: 2 T
Peso della macchina: GRF3015: 3,9 T; GRF6020: 6,8 T
Dimensioni macchina: GRF3015: 5150×2380×1840 mm; GRF6020: 6150×2380×1840 mm (soggetto all'oggetto reale)
Diametro foro passante mandrino fisso: φ165 mm
Intervallo di bloccaggio tubi: φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Peso massimo di bloccaggio tubo: ≤120 kg
Minima contropunta: 260 mm
Velocità rapida asse Y2: 80 m/min
Velocità di rotazione mandrino: 0–80 r/min
Accelerazione max mandrino: 1,0G
Precisione di posizionamento asse Y2: ±0,03 mm/1000 mm; ripetibilità: ±0,03 mm/1000 mm
Precisione di ripetizione asse U: ≤7 arc minutes
Azionamento mandrino: manuale / pneumatico opzionale
Nesting: opzionale
Ambiente operativo: 0–40 ℃

Caratteristiche tecniche:

• Serie / famiglia modelli: serie GRF (esempi: GRF3015, GRF6020)
• Intervallo potenza laser: 1000–3000 W
• Volumi di lavoro esempi: X fino a 2400 / 2850 mm; Y fino a 3000 / 6000 mm; Z 250 mm
• Accelerazione max (assi): 0,8G; accelerazione mandrino: 1,0G
• Precisione di posizionamento Y2 e ripetibilità: ±0,03 mm per 1000 mm
• Velocità rotazione mandrino: 0–80 r/min; precisione ripetuta asse U ≤7 arc minutes
• Intervalli di bloccaggio: tubi fino a φ160 (dipende dal modello); peso massimo bloccaggio ≤120 kg
• Carico banco e peso macchina esempi: 1 T / 2 T; ~3,9 T / 6,8 T
• Dimensioni esempi: 5150×2380×1840 mm o 6150×2380×1840 mm
• Intervallo di temperatura operativa: 0–40 ℃
