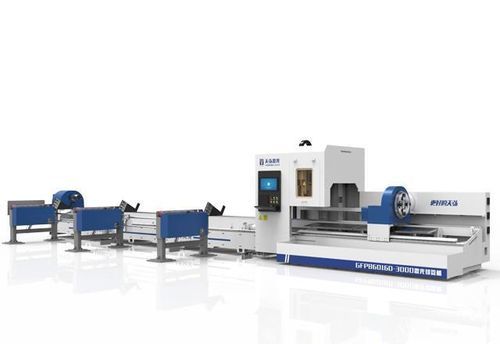

Macchina da taglio laser GFPB series

per acciaio inossidabileper tubicontrollata da PLC

Riepilogo del prodotto
Macchina per taglio laser automatizzato di tubi tondi e quadri, indicata per settori quali attrezzature fitness, oleodotti, macchine per ingegneria, produzione automobilistica e elettrodomestici. Supporta lavorazioni di grande lunghezza con carico/scarico automatico e garantisce tagli ad alta precisione su tubi sottili e spessi.

Attributi

• Nome del prodotto: Macchina per taglio laser tubi a doppio mandrino GFPB
• ID prodotto: 1475857171219107840

Caratteristiche

• Controllo bus follow-up per migliorare la precisione di posizionamento
• Sistema di carico e scarico completamente automatico per ridurre manodopera e aumentare la produttività
• Morsetto a quattro ganasce auto-centro con design brevettato per eliminare l’oscillazione e migliorare la precisione su tubi sottili
• Evita automaticamente il mandrino anteriore e solleva il materiale per lo scarico, permettendo lavorazioni senza vincoli stringenti sulla lunghezza dei pezzi
• Configurabile per lavorare tubi tondi da Ø15 a Ø320 (intervalli dipendenti dal modello)
• Interfaccia operatore semplice con feedback di stato in tempo reale per un processo ordinato

Specifiche (tabella)
model | GFPB6016D | GFPB6022D | GFPB6032D
Potenza laser | 1000-4000W | 1000-4000W | 1000-4000W
Corsa X | 500 mm | 500 mm | 500 mm
Corsa Y | 6200 mm | 6200 mm | 6200 mm
Corsa Z | 200 mm | 200 mm | 200 mm
Diametro passaggio mandrino fisso | φ165mm | φ225mm | φ325mm
Gamma di serraggio | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Peso massimo serrabile | ≤ 120KG | ≤ 170KG | ≤ 400KG
Velocità rotazione mandrino | 0-80 r/min | 0-70 r/min | 0-60 r/min
Lunghezza massima di taglio | 6000 mm (scarico assistito per >2000 mm) | 6000 mm (scarico assistito per >2000 mm) | 6000 mm (scarico assistito per >2000 mm)
Coda minima | 70 mm | 80 mm | 90 mm
Lunghezza minima in ingresso | 2000 mm | 2000 mm | 2000 mm
Precisione posizionamento XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisione ripetizione XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisione di taglio | ±0.3 mm (escludendo tolleranza del tubo, test su acciaio inox 1 mm) | ±0.3 mm (escludendo tolleranza del tubo, test su acciaio inox 1 mm) | ±0.3 mm (escludendo tolleranza del tubo, test su acciaio inox 1 mm)
Peso macchina | Circa 5000 kg | Circa 5000 kg | Circa 6000 kg
Dimensioni macchina | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (circa)
Ambiente di funzionamento | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Specifiche tecniche

• Serie: GFPB (modelli: GFPB6016D, GFPB6022D, GFPB6032D)
• Intervallo potenza laser: 1000–4000 W
• Diametro passaggio mandrino fisso: φ165 / φ225 / φ325 mm a seconda del modello
• Gamma di serraggio: φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); gamme per tubi quadrati come indicato
• Peso massimo serrabile: ≤120 kg / ≤170 kg / ≤400 kg (a seconda del modello)
• Velocità mandrino: 0–80 / 0–70 / 0–60 r/min (a seconda del modello)
• Lunghezza massima di taglio: 6000 mm (scarico assistito per >2000 mm)
• Lunghezza minima in ingresso: 2000 mm; coda minima: 70 / 80 / 90 mm
• Precisione posizionamento (XY): ±0.03 mm/1000 mm; ripetibilità: ±0.03 mm/1000 mm
• Precisione di taglio: ±0.3 mm (condizione di prova: inox 1 mm)
• Peso e ingombro approssimativi come specificato; temperatura d’esercizio: 0–40 ℃
