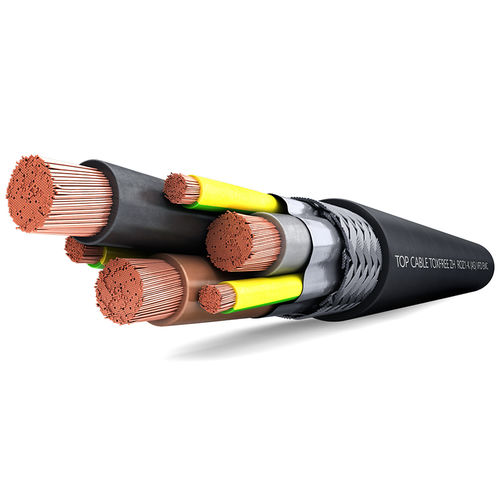

Questo cavo è stato appositamente progettato per l'uso in installazioni dove è necessario limitare gli effetti dell'interferenza elettromagnetica (EMI), nota anche come interferenza a radiofrequenza (RFI). La fonte di questo tipo di interferenze può essere un oggetto o un dispositivo che trasporta correnti elettriche variabili.
I cavi VFD sono progettati con conduttori trifase più messa a terra e hanno una guaina a bassa emissione di fumi e priva di alogeni. Sono cavi flessibili adatti per installazioni fisse.
La nuova generazione di azionamenti a velocità variabile (VDF) offre una serie di vantaggi per l'industria, ma allo stesso tempo uno dei loro principali svantaggi è l'emissione di interferenze elettromagnetiche. Al fine di limitare l'entità di questo tipo di interferenze elettromagnetiche è necessario utilizzare apparecchiature e cavi con compatibilità elettromagnetica (EMC).
Per quanto riguarda i cavi, la necessaria compatibilità elettromagnetica si ottiene garantendo in primo luogo una distribuzione simmetrica dei conduttori. In secondo luogo, viene aggiunto uno speciale schermo protettivo per garantire la compatibilità elettromagnetica richiesta quando si utilizzano variatori di velocità. Ciò significa una durata di vita più lunga per il motore o la pompa in uso.
Direttore d'orchestra: Rame elettrolitico, classe 5 (flessibile), basato su IEC 60228
Conduttore di messa a terra: A partire da 6 mm2 , il conduttore di messa a terra è diviso in tre conduttori; la sezione equivalente dei tre conduttori di protezione insieme è circa il 50% della sezione del conduttore di fase.
Isolamento: XLPE
L'identificazione standard è la seguente:
4G ........................... grigio + marrone + nero + giallo/verde (fino a 4 mm2)
3x + 3G ............. grigio + marrone + nero + giallo/verde (3 x) (da 6 mm2)
---
