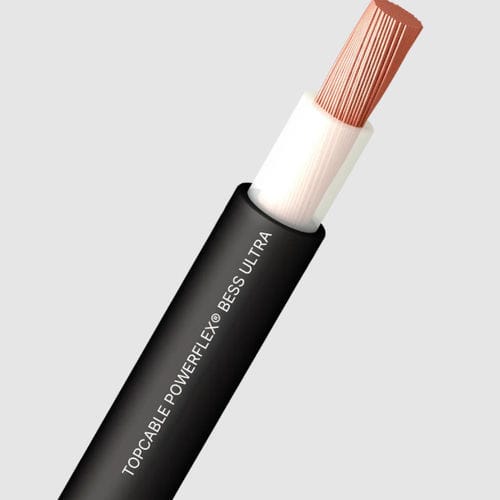

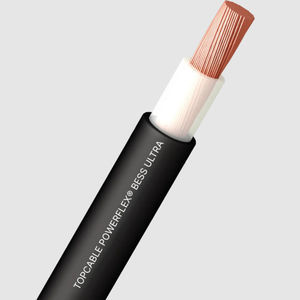

Cavo elettrico di alimentazione POWERFLEX® BESS ULTRA

antiurtoresistente all'olioresistente agli UV

Sommario
POWERFLEX® BESS ULTRA 1,8/3kV è un cavo di potenza extra flessibile progettato per sistemi di accumulo di energia su batteria (BESS) esigenti e installazioni di rete critiche. L'elevata flessibilità semplifica il percorso in spazi ristretti o tracciati complessi, offrendo isolamento e guaina adatti a installazioni esterne, interrate e in canalina.

Applicazioni tipiche

• Distribuzione principale DC: consolidamento dell'energia da più rack di batterie al bus DC centrale con isolamento robusto e proprietà ritardanti di fiamma.
• Connessioni tra celle e moduli: cablaggio interno tra celle e moduli all'interno di armadi e rack per trasferimento DC sicuro.
• Integrazione AC e collegamento alla rete: collegamenti tra l'inverter del sistema batteria e l'impianto o la rete per esportazione e sincronizzazione stabili.

Costruzione

• Conduttore: Rame, classe 5 (flessibile) e classe 6 (ultra-flessibile) fino a 150 mm².
• Isolamento: XLPE, colore naturale.
• Guaina esterna: PVC (flessibile), colore nero.

Normative e conformità

• Secondo IEC 60502-1.
• Norme e omologazioni: CE; RoHS.
• Regolamento Prodotti da Costruzione: classificazione di reazione al fuoco Eca (EN 50575).

Caratteristiche principali

• Prestazioni elettriche: Tensione di progetto 1,8/3 (3,6) kV AC; 4,5 (5,4) kV DC.
• Prestazioni termiche: Temperatura massima del conduttore 90°C; temperatura massima in cortocircuito 250°C (max. 5 s); temperatura minima di servizio -40°C (installazioni fisse e protette); temperatura minima per installazione e maneggio 0°C (superficie del cavo).
• Prestazioni al fuoco: Non propagazione della fiamma secondo EN 60332-1 e IEC 60332-1; reazione al fuoco CPR: Eca (EN 50575); emissioni di alogeni ridotte (Cloro <15%).
• Prestazioni meccaniche: Raggio minimo di curvatura durante l'installazione 5× diametro (≤ 50 mm) e 6× diametro (> 50 mm); resistenza agli urti AG2 (gravità media).
• Prestazioni ambientali: Buona resistenza chimica e agli oli; resistente ai UV (UNE 211605); resistenza all'acqua: AD8 (immersione).
• Condizioni di installazione: Adatto ad aria aperta, interrato, in condotto e in canalina; può essere installato all'esterno e interrato senza protezione aggiuntiva.
• Altro: Marcatura al metro.

Avvertenza
Le informazioni fornite sono a titolo indicativo e non vincolanti. Specifiche, valori e dati tecnici possono essere soggetti a modifiche senza preavviso. Il datasheet PDF ufficiale è la fonte autorevole per i dati prodotto verificati.

Specifiche tecniche

• Famiglia prodotto: POWERFLEX® BESS ULTRA
• Tensione di progetto (AC): 1,8/3 (3,6) kV
• Tensione di progetto (DC): 4,5 (5,4) kV
• Materiale e classe conduttore: Rame classe 5 e classe 6 fino a 150 mm²
• Materiale isolamento: XLPE (naturale)
• Materiale guaina esterna: PVC (flessibile), nero
• Norme: IEC 60502-1; CE; RoHS
• CPR reazione al fuoco: Eca (EN 50575)
• Valori termici: max conduttore 90°C; cortocircuito 250°C (max. 5 s); servizio -40°C; installazione 0°C
• Meccanica: raggio di curvatura 5× (≤50 mm) / 6× (>50 mm); impatto AG2
• Ambientale: resistente ai UV (UNE 211605); immersione AD8; buona resistenza chimica e agli oli
