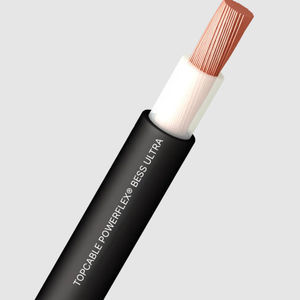

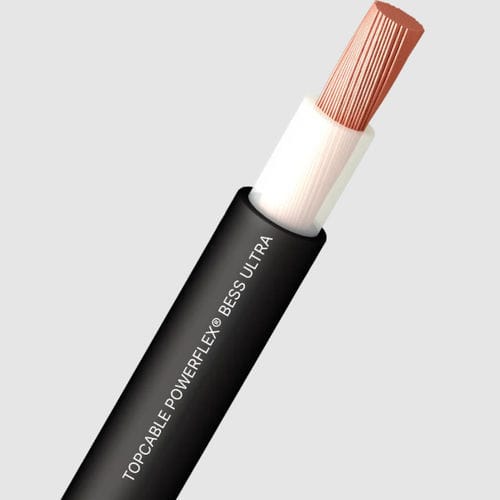

Cavo elettrico di alimentazione POWERFLEX® BESS ULTRA

resistente agli UVantifiammaresistente all'acqua

Panoramica
POWERFLEX® BESS Ultra è progettato e prodotto per i sistemi di accumulo di energia a batteria (BESS) e le installazioni di rete più esigenti. Cavo di alimentazione extra flessibile ottimizzato per percorsi complessi; facilita l'installazione e riduce i tempi di posa. Adatto per interramento, posa in canalina e impiego esterno senza protezioni aggiuntive. Resistenza all'acqua: AD8 (immersione totale). Conforme a IEC 60502-1 e UNE 21123-2.

Applicazioni tipiche

• Distribuzione di potenza: cavi di distribuzione DC principali che consolidano l'energia da più armadi batteria al bus DC centrale; richiedono progettazione robusta, isolamento superiore e proprietà ritardanti di fiamma.
• Connessioni modulare: collegamenti inter-cellula e tra moduli all'interno degli armadi per garantire trasferimento di potenza sicuro ed efficiente.
• Integrazione AC e collegamento alla rete: cavi che collegano l'inverter di batteria all'impianto o alla rete per un'esportazione energetica stabile e sincronizzazione affidabile.

Costruzione

• Conduttore: Rame, classe 5 (flessibile) fino a 150 mm²; Rame, classe 6 (flessibile) da 185 mm².
• Isolamento: XLPE, colore naturale.
• Guaina esterna: PVC (flessibile), nero.

Norme e omologazioni

• Secondo: IEC 60502-1; UNE 21123-2.
• Omologazioni: CE; KEMA-KEUR; BUREAU VERITAS; AENOR; RoHS; RETIE.
• Regolamento Prodotti da Costruzione: Eca (EN 50575).

Caratteristiche / Specifiche tecniche

• Prestazioni elettriche: 0,6/1 (1,2) kV AC; 1,5 (1,8) kV DC.
• Prestazioni termiche: Temperatura massima del conduttore 90ºC; temperatura massima in cortocircuito 250ºC (max. 5 s); temperatura minima di servizio -40ºC (installazioni fisse e protette); temperatura minima di posa/manipolazione 0ºC (superficie cavo).
• Comportamento al fuoco: Non propagazione della fiamma secondo EN 60332-1 e IEC 60332-1; Reazione al fuoco CPR: Eca secondo EN 50575; Emissioni ridotte di alogeni (cloro <15%).
• Prestazioni meccaniche: Raggio minimo di curvatura in posa: 5× diametro cavo (per diametro ≤ 50 mm); 6× diametro (per diametro > 50 mm). Resistenza agli urti: AG2 (gravità media).
• Prestazioni ambientali: Resistenza chimica e agli oli: Buona; Resistente ai UV (UNE 211605); Resistenza all'acqua: AD8 (immersione).
• Condizioni di installazione: All'aperto, interrato, in condotto, su canalina.
• Altro: Marcatura metro per metro.

Osservazioni
I dati e i risultati tecnici sono indicativi e possono essere modificati dal produttore. Per requisiti di progetto dettagliati consultare la scheda tecnica ufficiale di POWERFLEX® BESS ULTRA.

Caratteristiche / Specifiche tecniche (sintesi)

• Denominazione commerciale: POWERFLEX® BESS ULTRA
• Tensione nominale AC: 0,6/1 (1,2) kV
• Tensione nominale DC: 1,5 (1,8) kV
• Conduttore: Rame, classe 5 (flessibile)
• Isolamento: XLPE (colore naturale)
• Guaina: PVC flessibile, nero
• Temp. max conduttore: 90 °C
• Temp. max cortocircuito: 250 °C (max. 5 s)
• Temp. servizio min: -40 °C (installazioni fisse)
• Installazione: esterno, canalina, interrato, condotto
• Comportamento al fuoco: EN 60332-1 / IEC 60332-1 (non propagazione); CPR Eca (EN 50575)
• Resistenza acqua: AD8 (immersione)
• Raggio minimo di curvatura: 5× diametro (≤50 mm) / 6× diametro (>50 mm)
• Norme: IEC 60502-1, UNE 21123-2
