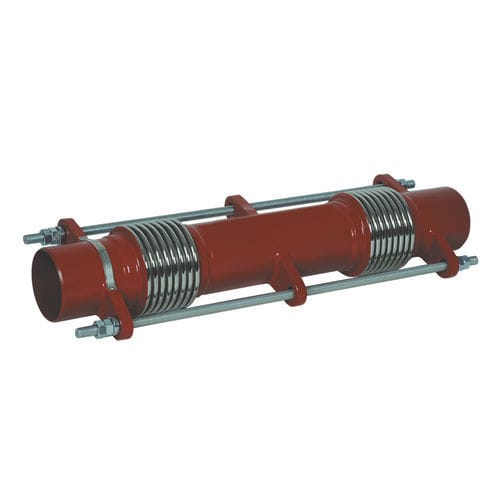

Compensatore di dilatazione universale

in metallorotondocon flangia

I giunti di dilatazione sono noti anche come giunti di dilatazione universali vincolati o giunti di dilatazione laterale. I giunti di dilatazione laterale sono in grado di assorbire i movimenti che si verificano in due direzioni. I giunti di dilatazione sono costituiti da due soffietti in acciaio inox che si collegano tra loro con un tubo intermedio in acciaio al carbonio, il tutto integro con un tirante. I tiranti sono in grado di trattenere la pressione fiduciaria. I giunti di dilatazione a tirante universale sono utilizzati in tutti i punti di dilatazione degli edifici. Vantaggi dei Giunti di dilatazione vincolati Compensano grandi valori di dilatazione modificando la lunghezza del tubo intermedio o il numero di convoluzioni dei soffietti su ciascun lato dei giunti di dilatazione. Assorbono i movimenti laterali che si verificano in tutti i piani Hanno un'area di applicazione minima. Utilizzando i giunti di dilatazione non è necessario utilizzare ancoraggi per tubi robusti, guide per tubi o slitte. Caratteristiche tecniche Materiale del soffietto - Acciaio inox AISI 304 (opzionalmente AISI 316, AISI 321) Materiale del tubo intermedio - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Materiale del tirante - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Tipi di connessione - Flangia fissa, estremità con collo a saldare Materiale dell'estremità - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Design - Norme EJMA
