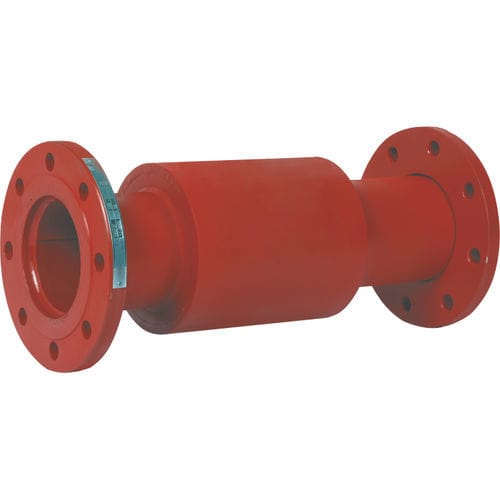

Compensatore di dilatazione in metallo

rotondocon flangiaassiale

I giunti di dilatazione pressurizzati esternamente, noti anche come giunti di dilatazione X-Pressed, sono utilizzati quando sono necessarie grandi dilatazioni termiche (compressione assiale o estensione assiale). Per questi grandi valori di espansione i giunti di dilatazione assiale standard non sono sufficienti a compensare. I giunti di dilatazione pressurizzati esternamente sono soluzioni eccellenti per assorbire i grandi movimenti del sistema. I giunti di dilatazione Totflex a pressione esterna sono progettati in modo che la pressione del fluido agisca all'esterno del soffietto e che questa pressione esterna provochi un effetto stabilizzante. Questo effetto stabilizzante aumenta la capacità del soffietto di compensare grandi movimenti assiali (compressione assiale o estensione assiale) senza aumentare il numero di convoluzioni. Campo di applicazione dei giunti di dilatazione X-Pressed Condutture interrate e in sotterraneo Impianti a vapore Sistemi di raffreddamento industriali Applicazioni di tubazioni verticali Impianti geotermici Linee di olio termico Struttura e condizioni operative Materiale del soffietto - Acciaio inox AISI304 (opzionalmente AISI316 - AISI321) Materiale del tubo - Acciaio al carbonio St37.2 (a scelta acciaio inox) Tipi di connessione - Flangia fissa e libera e collo a saldare Materiale della flangia - Acciaio al carbonio St37.2 (opzionale acciaio inox) Standard di progettazione - Standard EJMA
