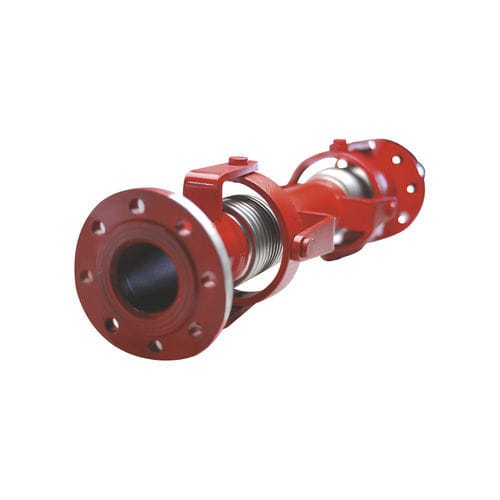

Compensatore di dilatazione articolato

in metallorotondocon flangia

I giunti di dilatazione e di dilatazione sismica sono noti anche come giunti di dilatazione angolare o giunti di dilatazione cardanica a cerniera e sono progettati per compensare i movimenti in tre dimensioni (direzione x, y e z) e hanno la capacità di assorbire grandi movimenti in qualsiasi piano. I giunti di dilatazione a cardano sono raccordi flessibili e, grazie alla loro flessibilità, purificano le tubazioni rigide dalle sollecitazioni che si verificano nei punti di dilatazione degli edifici o dai movimenti sismici. Ambito di applicazione dei giunti di dilatazione cardanica Punti di dilatazione degli edifici Aree in cui si verificano movimenti sismici Serbatoi di carburante Impianti di rifornimento Condotte antincendio Tutte le condutture Caratteristiche tecniche Materiale del soffietto - Acciaio inox AISI 304 (opz. AISI 316, AISI 321) Materiale del tubo intermedio - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Materiale cerniera e cardine - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Tipi di connessione - Flangia fissa, flangia girevole, estremità a collo di saldatura, scanalatura Materiale dell'estremità - Acciaio al carbonio St37.2 (opzionale AISI 304, AISI 316) Design - Norme EJMA
