Gli encoder a filo di TR-Electronic sono dotati di encoder rotativi assoluti o incrementali e si adattano perfettamente alla specifica serie di encoder.
Tre classi soddisfano le esigenze specifiche per diversi carichi meccanici, ciclo di lavoro, durata, risoluzione e riproducibilità.
Industriale

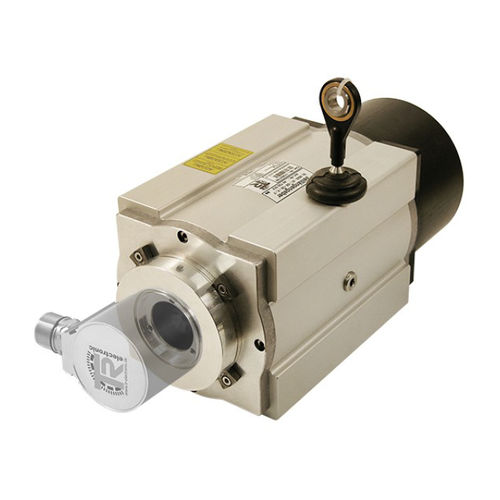

L'SL 30 è progettato per molti anni di utilizzo con un alto tasso di attività. Con un gran numero di opzioni, il sistema può essere adattato a molte applicazioni. Sono disponibili anche meccaniche a filo approvate per applicazioni in atmosfere esplosive, compatibili con il nostro AE _ 70.
Vantaggi
accoppiamento dell'encoder senza gioco
montaggio flessibile degli attacchi
applicazioni pesanti
tempo di vita <= 1 milione di cicli
precisione di misura molto alta
altissima affidabilità di lavoro
Dati avanzati per il prodotto Draw-Wire SL3060, 60,0 m, 190 mm
Numero d'ordine 40-720-013
Materiale della custodia Alluminio anodizzato
Lunghezza di misura 60,00 m
Rapporto di trasmissione 491,5 mm/Umdr.
Nota: osservare la targhetta!
Precisione, rapporto di trasmissione ± 0,05
Diametro del filo di misura 1,35 mm
Materiale, filo di misura Acciaio inox, 1.4401
Angolo di uscita del filo <= ±3 °
Posizione del filo, secondo il disegno a destra
Linearità ± 0,05 %
riferita al valore di misura
Riproducibilità 0,01 %
in relazione al valore di misurazione
Velocità di regolazione <= 4 m/s
Forza di retrazione della molla 18...37 N
Cicli di carico, tipicamente <= 1 000 000
Opzioni
- Grasso a freddo -30...+80 °C
- Soffietto di fissaggio (tergicristallo)
---
