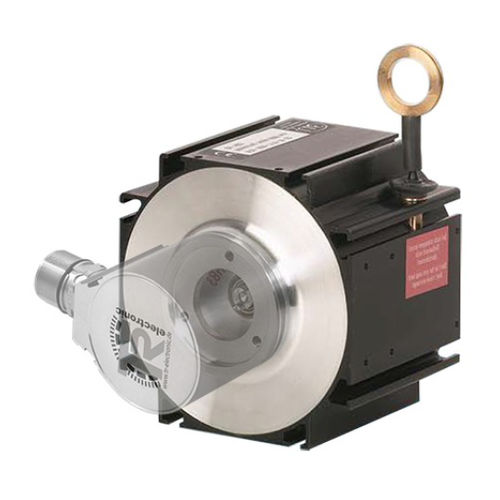

Encoder a filo standard WDS series
incrementalecompattoin alluminio

encoder a filo standard
encoder a filo standard
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
incrementale
Livello di protezione
standard
Altre caratteristiche
compatto, in alluminio
Diametro dell’albero

Max.: 115 mm (5 in)

Min.: 60 mm (2 in)

Lunghezza

Max.: 30 mm (1,181 in)

Min.: 1,6 mm (0,063 in)

Descrizione

Gli encoder a filo di TR-Electronic sono dotati di encoder rotativi assoluti o incrementali e si adattano perfettamente alla specifica serie di encoder. Tre classi soddisfano esigenze specifiche per diversi carichi meccanici, ciclo di lavoro, durata, risoluzione e riproducibilità. Standard Il WDS è adatto per i normali compiti di automazione. Il tamburo del cavo completo, compreso il gruppo molla, è installato in un alloggiamento in alluminio estruso. Vantaggi Montaggio semplice (dadi a intaglio) Puleggia di guida, montabile Alta affidabilità di funzionamento Corpo in robusto profilo in lega di alluminio Applicazioni standard Dati avanzati per il prodotto Draw-Wire WDS-1600-P60, 1,6 m, 60 mm Numero d'ordine 40-730-010 Struttura dell'alloggiamento 60 mm Materiale dell'alloggiamento Alluminio anodizzato Lunghezza di misura 1,60 m Rapporto di trasmissione 150,12 mm/giro. Nota: Osservare la targhetta! Precisione, rapporto di trasmissione ± 0,13 % Diametro, filo di misura 0,45 mm Materiale, filo di misura Acciaio inox, rivestito in PA Angolo di uscita del filo <= ±3° Linearità ± 0,02 % in relazione al campo di misura Accelerazione del filo, tipicamente 98 m/s² Forza di retrazione della molla 3,5...5,5 N Opzioni - Puleggia guida unidirezionale, uscita filo lineare Massa, tipicamente 0,3 kg

---
