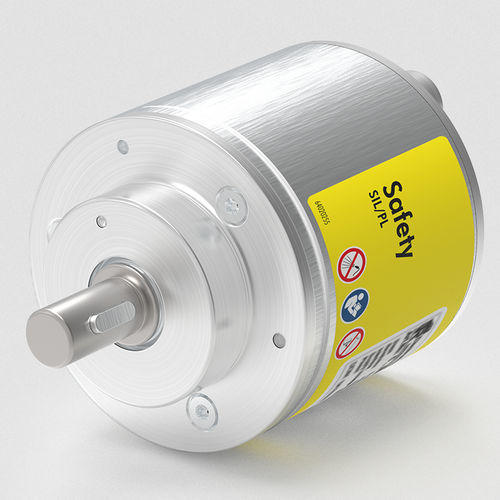

Encoder rotativo compatto CDx58 series
assolutoad albero pienoad albero cavo

encoder rotativo compatto
encoder rotativo compatto
encoder rotativo compatto
encoder rotativo compatto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluto
Costruzione
ad albero pieno, ad albero cavo, multigiro
Segnale di uscita
con interfaccia
Livello di protezione
standard
Altre caratteristiche
compatto
Diametro dell’albero

58 mm (2 in)

Descrizione

CD_58MM è un codificatore ad albero multigiro completamente duplicato che si inserisce nello spazio di installazione standard di un codificatore ad albero da 58 mm. Un tipico encoder con albero cavo a scorrimento (albero cieco) richiede una profondità di circa 65 mm con un diametro nominale di 58 mm e un connettore laterale. Il CD_58MM si adatta quindi ovunque possa funzionare un semplice trasduttore rotativo SSI o incrementale con diametro 58 mm La posizione angolare dell'albero principale e i satelliti multigiro vengono rilevati solo magneticamente, rendendo così il codificatore ad albero insensibile alla condensa. L'elettronica di entrambi i moduli encoder è progettata in modo ridondante dall'alimentazione all'uscita del segnale. Sono possibili diverse velocità di clock SSI e risoluzioni e punti zero programmati in modo indipendente -Interfaccia seriale sincrona -Albero solido e albero cavo a scorrimento -Alberi e flange standard UE (metriche) e USA (imperiali) -Scansioni completamente indipendenti a singolo e multigiro. Vantaggi Design compatto {\an8}Salvezza di rugiada Doppia unità di scansione magnetica Sistema di scansione ridondante Dati avanzati per il prodotto Absolute-Encoder CDV58MMM - SSI Dati generali Tensione nominale - Valore specifico 24 VDC - Valori limite, min/max 11/27 VDC Corrente nominale, tipicamente - Valore specifico 20 mA - Condizioni scariche Design del dispositivo - Tipo Singolo-/Multigiro - Sistema di scansione ridondante sì, doppio - Design magnetico/magnetico Risoluzione totale <= 24 Bit Numero di passi per giro <= 4096 Numero di giri <= 4096 SSI - Interfaccia - Ingresso SSI-Clock Optoaccoppiatore - Uscita dati SSI RS-485, 2 fili - Frequenza di clock SSI 80...1000 kHz - Tempo SSI-Mono, tipicamente 20 μs Parametro/Funzione, modificabile Risoluzione Codice di uscita Numero di bit di dati Tempo mono

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di TR-Electronic GmbH
