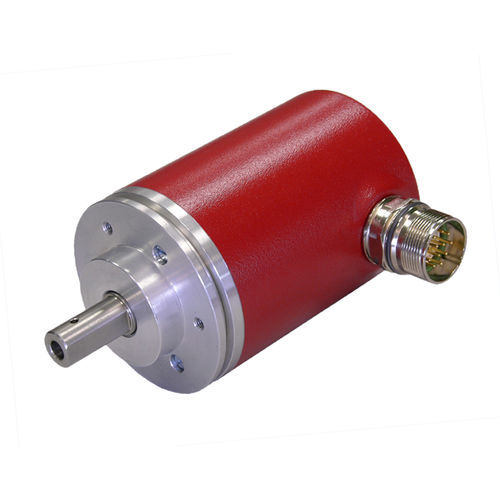

Encoder rotativo assoluto CEV65 series

PROFIBUSDeviceNet

Per un maggiore spazio di connessione dei dispositivi fieldbus PROFIBUS, DeviceNET, CANopen Copertura per bus di campo per il cablaggio diretto in cantiere Caratteristiche Soluzioni specifiche per il cliente Programmazione flessibile Disponibilità di altre interfacce Design meccanico modulare Linea di prodotti modulare Tensione nominale Valore specifico 24 VDC Valori limite, min/max 11/27 VDC Corrente nominale, tipicamente Valore specifico 80 mA Condizione senza carico Design del dispositivo Tipo Singolo/multigiro Risoluzione totale <= 31 bit Numero di passi per giro <= 8192 Numero di giri <= 256000 Capacità di uscita <= 30 Bit SSI - Interfaccia Ingresso orologio SSI Optoaccoppiatore Uscita dati SSI RS-422, 2 fili Frequenza orologio SSI 80...1000 kHz Tempo SSI-Mono, tipicamente 20 µs Tempo di ciclo 250 µs, interno Parametro/Funzione, modificabile Risoluzione Codice di uscita Formato di uscita Segnale di stato del movimento Interruttore di limite Segnale di errore Parametro preimpostato Parità Segnale di direzione Sovravelocità Direzione di conteggio Tipo di parametrizzazione programmabile Programmazione - Strumento TR-Soft: TRWinProg Ingressi esterni F/R Direzione di conteggio Preimpostazione regolazione elettronica Livello logico "0" < +2V, "1" = alimentazione Uscite esterne Livello di uscita Tensione di alimentazione, <= 50 mA Tipo di parametrizzazione programmabile Numero di uscite 8 Stadi di uscita Spingere Tirare Equipaggiamento Opzione A prova di cortocircuito sì Velocità massima, meccanicamente <= 6000 1/min Carico dell'albero, assiale/radiale <= 40 N, = 3,9E+10 giri Durata del cuscinetto - Parametro Velocità 3000 1/min Temperatura di esercizio 60 °C Carico sull'albero, assiale/radiale <= 20 N, <= 30 N Punto di origine, carico dell'albero all'estremità dell'albero
