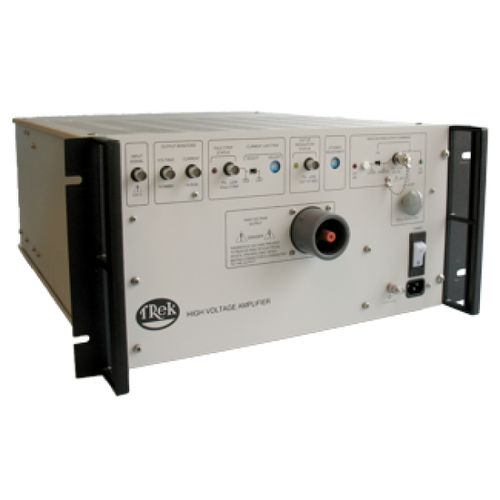

Il modello P0621N di viaggio è un driver/amplificatore piezo-elettrici CC-stabili ad alta tensione destinato per fornire il controllo preciso delle tensioni in uscita nelle gamme che sono cliente specificato all'interno di una gamma di regolazioni disponibili. È configurato come amplificatore non invertente con un guadagno variabile di CC. Una configurazione dell'amplificatore invertente è inoltre disponibile.
L'unità caratterizza una progettazione dello tutto solido stato, un alto tasso di pantano e uno stadio di uscita attivo del quattro-quadrante che lavandini o corrente di fonti in reattivo o carichi resistivi in tutto la gamma di tensione in uscita. Questa capacità è essenziale per il raggiungimento le risposte accurate dell'uscita e di alti tassi di pantano esigenti dai carichi reattivi.
Specifiche chiave
Tensione in uscita: 0 - -30 chilovolt di CC o CA del picco
Corrente d'uscita: 0 a CC di ±20 mA o a CA del picco
Tasso di pantano: Più maggior di 350 V/µs
Grande larghezza di banda del segnale: CC a più maggior di 3,5 chilocicli (distorsione di 1%)
Guadagno: 3000 V/V
Applicazioni
Sistemi a ciclo chiuso
Sistemi automatizzati o controllati da computer
Caratteristiche e benefici
Quattro-quadrante
Sistema a ciclo chiuso per alta precisione
Cortocircuito protettivo per protezione dell'attrezzatura
lavandini attivi dello stadio di uscita o corrente di fonti in reattivo o carichi resistivi in tutto l'uscita
gamma di tensione
Tutta la progettazione semi conduttrice per l'operazione senza manutenzione
CC-stabile per le applicazioni programmabili del rifornimento
compiacente (unità di CA 180-250V)
certificato di taratura NIST-imputabile fornito di ogni unità
CE compiacente (unità di CA 180-250V)
---
