Amplificatore di potenza PD05034

per rackad alta tensionea basso rumore

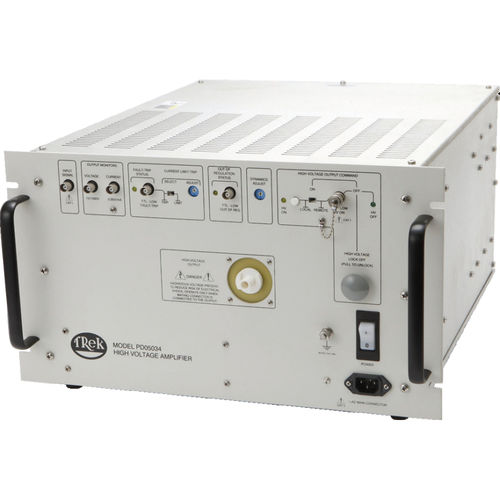

Il PD05034 di modello è un amplificatore di potenza CC-stabile e ad alta tensione utilizzato nell'industriale e le applicazioni della ricerca. Caratterizza una progettazione dello tutto solido stato per l'alto tasso di pantano, l'ampia larghezza di banda e l'operazione a basso rumore. Il quattro-quadrante, i lavandini attivi dello stadio di uscita o il corrente di fonti in reattivo o i carichi resistivi in tutto la gamma di tensione in uscita. Questo tipo di uscita è essenziale per raggiungere una risposta accurata dell'uscita e un alto tasso di pantano esigenti da vari carichi quali i carichi altamente capacitivi o reattivi. È configurato come amplificatore d'inversione. Specifiche chiave Gamma di tensione in uscita: 0 a CC di ±7.5 chilovolt o a CA del picco Gamma della corrente d'uscita: 0 a CC di ±50 mA con un 0 a capacità del picco di corrente di ±160 mA per 50 μs Tasso di pantano: Più maggior di 1000 V/μs Grande larghezza di banda del segnale (distorsione di 3%): CC a più maggior di 15 chilocicli Guadagno di tensione di CC: Riparato a V/V 1000 Le applicazioni tipiche includono Caratterizzazione di materiale dielettrica della tassa Polimero e carico ceramico della corona Azionamento e controllo piezoelettrici Caratteristiche e benefici uscita del Quattro-quadrante per determinare i carichi capacitivi Sistema a ciclo chiuso per alta precisione Cortocircuito protettivo per protezione dell'attrezzatura Tutta la progettazione semi conduttrice per l'operazione libera di manutenzione CC-stabile per le applicazioni programmabili del rifornimento Rumore basso dell'uscita per le uscite ultra-accurate certificato di taratura NIST-imputabile fornito di ogni unità CE compiacente (un'unità da 230 VCA sola)
