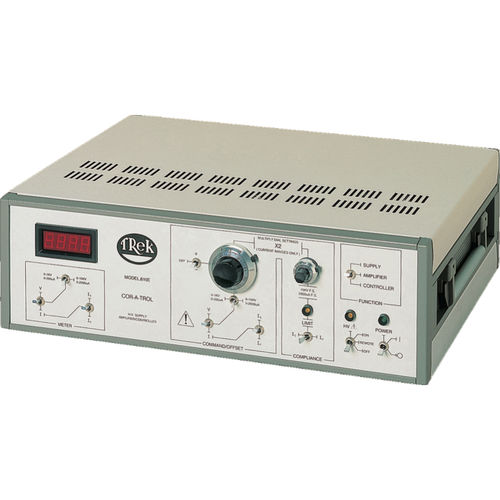

Il Trek Model 610E è un alimentatore/amplificatore/controller ad alta tensione che fornisce sei modalità di funzionamento ad alta tensione. Come amplificatore ad alta tensione, il modello 610E amplifica un segnale applicato esternamente con un'impostazione selezionabile da interruttore di 100 V/V o 1000 V/V. Come alimentazione di riferimento ad alta tensione, una manopola sul pannello frontale comanda la tensione di uscita. Come amplificatore a transconduttanza, un segnale di tensione applicato esternamente produce una corrente di uscita proporzionale. Come alimentazione di corrente, una manopola sul pannello frontale comanda le correnti di uscita. Come controllore ad alta tensione, la modalità amplificatore ad alta tensione viene mantenuta, ma gli elementi di ingresso e di retroazione dell'amplificatore sono disimpegnati e disponibili per la configurazione da parte dell'utente.
Specifiche chiave
Gamma di tensione di uscita: da 0 a ±1 kV o da 0 a ±10 kV
Corrente di uscita Range: Da 0 a ±200 μA o da 0 a ±2000 μA di picco AC
Tasso di veglia: Superiore a 35 V/μs
Ampia larghezza di banda del segnale (-3 dB): Da CC a più di 1,2 kHz
Guadagno di tensione (gamma 1 kV): 100 V/V
Guadagno di tensione (gamma 10 kV): 1000 V/V
Guadagno di transconduttanza: 200 μA gamma è 20 μA/V; 2000 μA gamma è 200 μA/V
Le applicazioni tipiche includono
Controllo della carica ad anello chiuso
Ricerca elettrofotografica
Prove di isolamento
Valutazione del materiale dielettrico
Calibratori e alimentatori CA o CC
Caratteristiche e vantaggi
Funzionamento multimodale per una maggiore utilità
Uscita a quattro quadranti per l'azionamento di carichi capacitivi
Sistema ad anello chiuso per un'elevata precisione
Cortocircuito protetto per la protezione delle apparecchiature
Stabile in corrente continua per applicazioni di alimentazione programmabili
Basso rumore di uscita per uscite ultra-accurate
Certificato di taratura tracciabile NIST fornito con ogni unità
Conformità CE
---
