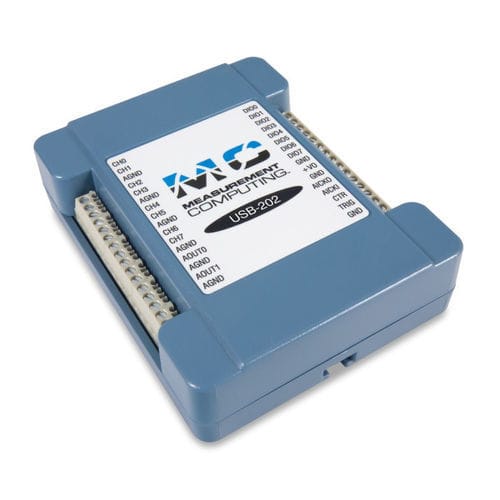

DAQ di tensione USB-202

Il Measurement Computing USB-202 è un dispositivo DAQ multifunzione a basso costo, basato su USB e progettato per applicazioni di acquisizione dati generiche. Questo dispositivo dispone di otto ingressi di tensione analogici SE a 12 bit, due uscite analogiche, otto I/O digitali e un ingresso contatore. L'USB-202 dispone di una velocità di campionamento massima di 100 kS/s. L'intervallo di ingresso analogico è fisso a ±10 V. Questo dispositivo è alimentato tramite USB e non richiede alimentazione esterna. L'USB-202 dispone di due canali di uscita analogici a 12 bit. Le uscite possono essere aggiornate simultaneamente a una velocità fino a 125 S/s per canale. Una sola uscita può essere aggiornata a una velocità fino a 250 S/s. L'intervallo di uscita è fisso da 0 V a 5 V. Ogni dispositivo della serie USB-200 fornisce un ingresso di clock esterno e un'uscita di clock per il pacer di ingresso analogico. Gli utenti possono collegare un segnale di clock esterno al terminale di ingresso del clock esterno. Quando si utilizza il clock interno, ogni dispositivo emette il clock di campionamento dell'ADC. Questo dispositivo fornisce anche otto linee di I/O digitali a livello TTL. Ogni canale digitale è selezionabile via software per l'ingresso o l'uscita. Quando è configurato per l'uscita, ogni canale digitale è in grado di generare o assorbire fino a ±24 mA. Ogni dispositivo della serie USB-200 supporta un contatore di eventi a livello TTL a 32 bit che accetta ingressi fino a 1 MHz. Il supporto software include DAQami, un'applicazione opzionale pronta all'uso per la registrazione dei dati, la visualizzazione e la generazione di segnali. I dati possono essere visualizzati in tempo reale o dopo l'acquisizione su display configurabili dall'utente. Sono inclusi driver per le applicazioni e i linguaggi di programmazione più diffusi, tra cui Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux® e Python™.
