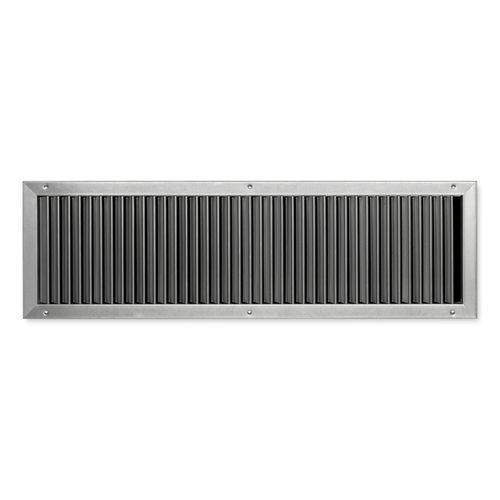

Griglia di ventilazione con pale a forma di goccia
Dimensioni nominali da 225 × 75 a 1225 × 325 mm
Gamma di portate 11 - 1305 l/s o 40 - 4698 m³/h
Facciata della griglia in lamiera d'acciaio zincata
Bordo anteriore con fori svasati, larghezza 27 mm
Griglia nei colori RAL CLASSIC
Sottotelaio di installazione
Accessori per il bilanciamento della portata e la regolazione della direzione dell'aria
Le griglie di ventilazione sono dispositivi terminali per l'aria di mandata e di ripresa degli impianti di ventilazione e condizionamento. Dirigono l'aria di mandata nel locale. Le griglie di ventilazione con alette regolabili consentono di adattare la direzione di scarico alle condizioni locali. Il risultato è una ventilazione a flusso misto nelle zone di comfort e nelle zone industriali, con una buona ventilazione generale dell'ambiente.
L'induzione rallenta il flusso d'aria, cioè la velocità del flusso d'aria diminuisce all'aumentare della distanza dalla griglia. La distanza alla quale la velocità del flusso d'aria raggiunge un certo valore definito, ad esempio 0,2 m/s, è chiamata distanza di lancio. Il getto d'aria di mandata proveniente da griglie a parete installate vicino al soffitto raggiunge una distanza di lancio maggiore rispetto a un getto libero (proveniente da una griglia non installata vicino al soffitto). Griglie singole, gruppi di griglie e percorsi orizzontali continui raggiungono distanze di lancio diverse.
---
