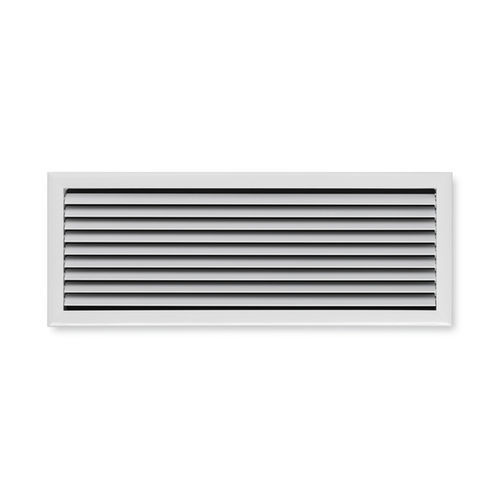

Griglia di ventilazione in acciaio X-GRILLE BASIC

rettangolare

Le nuove griglie di ventilazione X-GRILLE Basic, con il loro bordo dolcemente inclinato, uniscono la funzionalità a un design accattivante; possono essere installate in pareti, davanzali o condotti rettangolari. Dimensioni nominali 225 × 125 - 1225 × 525 mm Gamma di portate da 19 a 2651 l/s o 68 - 9544 m³/h Scarico dell'aria ottimizzato dal punto di vista energetico e acustico Profilo simmetrico delle pale per un flusso d'ingresso bidirezionale Aspetto uniforme e facile da regolare grazie al leveraggio delle pale a scomparsa Costruzione con bordo dolcemente inclinato, quasi completamente a filo con la superficie di installazione Aspetto lineare, ideale per percorsi orizzontali continui Utilizzo dei gruppi posteriori esistenti Facile sostituzione delle griglie esistenti grazie alle dimensioni di installazione standard Sottotelaio di installazione Accessori per il bilanciamento della portata e il controllo della direzione dell'aria Fissaggio a vite a scomparsa Fissaggio con clip a molla Le griglie di ventilazione sono dispositivi terminali per l'aria di mandata e di ripresa degli impianti di ventilazione e condizionamento. Dirigono l'aria di mandata nel locale. Le griglie di ventilazione con alette regolabili consentono di adattare la direzione di scarico alle condizioni locali. Il risultato è una ventilazione a flusso misto nelle zone di comfort e nelle zone industriali, con una buona ventilazione generale dell'ambiente. L'induzione rallenta il flusso d'aria, cioè la velocità del flusso d'aria diminuisce all'aumentare della distanza dalla griglia. La distanza alla quale la velocità del flusso d'aria raggiunge un certo valore definito, ad esempio 0,2 m/s, è chiamata distanza di lancio. Il getto d'aria di alimentazione proveniente da griglie a parete installate vicino al soffitto raggiunge una distanza di lancio maggiore rispetto a un getto libero (proveniente da una griglia non installata vicino al soffitto).
