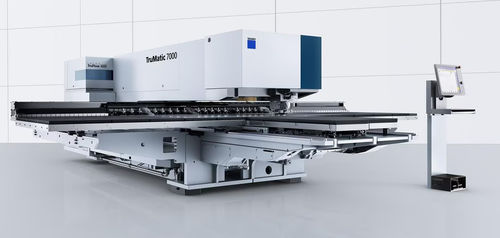

Punzonatrice automatizzata TruMatic 7000

idraulicaper metalloper lamiere

Panoramica
Prestazioni professionali 24/7 per produzione in serie esigente. TruMatic 7000 completamente automatizzata per lavorazioni combinate punzonatura‑laser, disponibile in formato grande e medio. Combina elevata prestazione di punzonatura con lavorazione laser efficiente per eccellente qualità della parte, produttività e flessibilità. Lo stampo attivo consente pezzi senza graffi e opzioni di formatura ampliate.

Caratteristiche principali

• Lavorazione combinata punzonatura e laser: combinazione ideale di ottima prestazione di punzonatura e taglio laser efficiente.
• Stampo attivo per punzonatura e formatura senza graffi (corsa di formatura attiva dal basso).
• Laser CO2 per taglio ad alta precisione e ottima qualità del bordo.
• Assi laser aggiuntivi per massimizzare la produttività e ottimizzare la qualità dei bordi.
• Cambiabocchette automatico per funzionamento automatizzato e risparmio di tempo.
• Testa di punzonatura elettro‑idraulica per lavorazione completa delle parti; generalmente elimina la sbavatura a valle.
• Sportelli di rimozione pezzi protetti da sensori per un prelievo pezzi sicuro e affidabile.

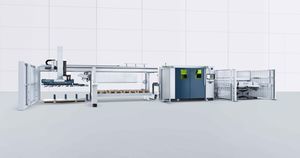

• Opzioni di automazione: SheetMaster per carico/scarico/ordinamento; ToolMaster per capacità utensili estesa; SortMaster e GripMaster per l'ordinamento di piccoli pezzi e la gestione degli scarti.
• Numerose funzioni intelligenti: Smart Load (allineamento lamiera), Smart Unload (rettifica durante il prelievo dei pezzi), Smart Punch Monitoring (rileva punzoni rotti prima del cambio utensile).
• Supporto software completo (TruTops Boost) e connettività digitale (OPC UA) per integrazione in fabbrica intelligente.

Applicazioni
La TruMatic 7000 è adatta alla produzione in serie completamente automatizzata ad alto rendimento dove qualità della parte e flessibilità sono essenziali. Applicazioni tipiche: formatura complessa (con stampo attivo e rotazione testa punzonatrice a 360°), taglio di contorni esterni e interni ad alta precisione, smussatura laser dei bordi e lavorazione di piccoli contorni delicati. Esempi di utensili: cup tool, estrusione, maschiatura, utensile di sbalzo, bridge tool, MultiBend, utensile di smusso/formatura, center boss tool, tecnologie a rulli e utensili di beading per componenti complessi.

Dati tecnici (sintesi)
TruMatic 7000 grande formato — TruMatic 7000 medio formato
Dimensioni:
Larghezza: 10190 mm — 10190 mm
Profondità: 8898 mm — 8450 mm
Altezza: 2328 mm — 2328 mm
Velocità massima di ciclo:
Punzonatura (E = 1 mm): 1200 1/min — 1200 1/min
Marcatura: 3000 1/min — 3000 1/min
Campi di lavoro:
Modalità punzonatura, asse X: 3050 mm — 2500 mm
Modalità punzonatura, asse Y: 1550 mm — 1250 mm
Operazione laser, asse X: 3050 mm — 2500 mm
Operazione laser, asse Y: 1550 mm — 1250 mm
Operazione combinata, asse X: 2500 mm — 2500 mm
Operazione combinata, asse Y: 1550 mm — 1250 mm
Spessore max lamiera: 8 mm — 8 mm
Peso massimo pezzo: 280 kg — 200 kg
Forza massima di punzonatura: 220 kN — 220 kN
Dati specifici laser (TruFlow 4000):
Potenza laser massima: 4000 W — 4000 W
Spessore max lamiera (acciaio dolce): 8 mm — 8 mm
Spessore max lamiera (acciaio inossidabile): 8 mm — 8 mm
Spessore max lamiera (alluminio): 6 mm — 6 mm
Rimozione pezzi:
Dimensione max pezzo, sportello di rimozione, punzonatura: 500 mm x 500 mm — 500 mm x 500 mm
Dimensione max pezzo, condotto fisso, punzonatura (con tavola mobile): 80 mm x 50 mm — 80 mm x 50 mm

Caratteristiche / specifiche tecniche

• Modello: TruMatic 7000 (disponibile in grande e medio formato)
• Sorgente laser: TruFlow 4000 (max 4000 W)
• Spessore max lamiera: acciaio dolce 8 mm, acciaio inox 8 mm, alluminio 6 mm
• Forza massima di punzonatura: 220 kN
• Velocità di punzonatura: fino a 1200 1/min (E = 1 mm)
• Velocità di marcatura: fino a 3000 1/min
• Campi di lavoro (grande/medio): X punzonatura/laser 3050/2500 mm, Y punzonatura/laser 1550/1250 mm
• Peso massimo pezzo (grande/medio): 280 kg / 200 kg
• Tempo di cambio MultiTool: 0,3 s; Utensili/morse: es. 21 pezzi / 4 pezzi (varia secondo configurazione)
• Assorbimento medio in produzione (TruFlow 4000): 28.5 kW; Spegnimento automatico in standby: 1.5 kW
• Opzioni di automazione: SheetMaster (carico/scarico/ordinamento), ToolMaster (magazzino lineare), SortMaster, GripMaster, sistemi carrellati, ecc.
• Funzioni intelligenti: Smart Load, Smart Unload, Smart Punch Monitoring
• Funzioni integrate: stampo attivo, cambiabocchetta, livellamento integrato, tavoli a sfere/spazzole per materiali sensibili
