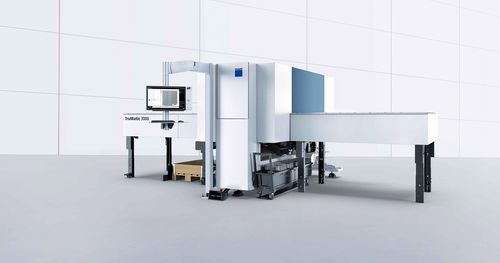

Macchina di taglio e incisione laser a fibra TruMatic 3000

a laser a stato solidolaserper metallo

Panoramica
Il TruMatic 3000 Fiber è una macchina combinata di punzonatura e taglio laser che integra la punzonatura elettrica con un laser a stato solido TruFiber per la produzione completa di componenti. Il concetto di assi ibrido DeltaDrive e l'azionamento di punzonatura completamente elettrico offrono una soluzione compatta ed energeticamente efficiente per la produzione in serie e i turni multi‑postazione. Sono disponibili due versioni per differenti requisiti produttivi e di automazione.

Vantaggi principali

• Integrazione di processo: punzonatura, taglio laser, formatura e maschiatura su un'unica macchina senza trasformazione degli utensili.
• Qualità per la produzione di serie: matrice discendente e opzioni di tavolo a spazzole o a sfere per superfici prive di graffi pronte per la verniciatura.
• Processi automatizzabili: sportelli di rimozione pezzi integrati e moduli di automazione compatibili (SheetMaster, SortMaster, collegamento a magazzino) per funzionamento continuo.
• Efficienza energetica: punzonatura completamente elettrica insieme al laser TruFiber riducono il consumo e le emissioni di CO₂.

Caratteristiche tecniche principali

• Concetto di assi ibrido DeltaDrive abbinato al laser TruFiber per elevata produttività e basso consumo energetico.
• Configurazione standard: forza di punzonatura 165 kN, 650 colpi/min per la lavorazione completa economica dei formati medi.
• Pacchetto prestazioni: forza di punzonatura 180 kN, 800 colpi/min per massima produttività e alta densità di componenti.
• Matrice discendente e tavoli a spazzole o a sfere selezionabili per la gestione senza danni di pezzi delicati.
• Espulsione integrata dei pezzi piccoli e sportello di rimozione automatizzato per carico/scarico e smistamento affidabili.

Gamma di materiali e applicazioni

• Il laser TruFiber gestisce materiali riflettenti e non ferrosi (es. rame, ottone) con affidabilità di processo.
• Punzonatura e taglio laser combinati: produzione congiunta di contorni tagliati al laser e caratteristiche punzonate (estrusioni, nervature da rulli, gradini, marcature).
• Testa laser sottile e opzioni di formatura estese consentono il taglio vicino a sezioni formate e la realizzazione di contorni complessi in un'unica impostazione.

Equipaggiamento e funzioni

• Funzione di appiattimento integrata per uniformare le irregolarità superficiali durante la punzonatura.
• Unità di taglio universale progettata per maggiore affidabilità e robustezza del processo.
• Monitoraggio intelligente dei punzoni per rilevare utensili rotti prima della sostituzione, riducendo i pezzi scarto.
• HMI Touchpoint per un funzionamento intuitivo e TruTops Boost per programmazione e nesting integrati.

Utensili e gestione

• Adattatore MultiTool per molteplici inserti al fine di aumentare la produttività nelle piccole operazioni di punzonatura.
• MultiBend per piegature a 90° (diverse lunghezze fino a ca. 2,2 in) per evitare processi di piegatura separati.
• Utensile espulsore per smistamento per rimuovere e separare in modo affidabile piccole parti tagliate al laser.
• Automazione utensili: ToolMaster Linear per cambi utensile rapidi e ripetibili.

Opzioni di automazione

• SortMaster Compact: rimozione e smistamento automatico, ventose per pezzi piccoli/complessi; ingombro ridotto.
• SheetMaster (nuova generazione): carico, scarico, separazione, pallettizzazione e smistamento automatizzati dei pezzi finiti.
• GripMaster (nuova generazione): gestione automatizzata dello scheletro di sfrido con deposito degli sfridi su tavola a forbice.
• Nastro trasportatore e convogliatore trucioli per trasporto automatizzato dei pezzi finiti e degli scarti di punzonatura.

Specifiche tecniche

• Concetto di azionamento punzonatura: completamente elettrico (concetto di assi ibrido DeltaDrive).
• Tipo di laser: TruFiber laser a stato solido (resistente ai riflessi; adatto a materiali altamente riflettenti).
• Forza di punzonatura (standard): 165 kN; velocità di corsa: 650 colpi/min.
• Forza di punzonatura (pacchetto prestazioni): 180 kN; velocità di corsa: 800 colpi/min.
• Riduzione energetica: DeltaDrive + TruFiber riducono l'assorbimento di potenza del sistema di circa il 65% rispetto alle macchine punzonatura‑laser convenzionali (dati produttore).
• Smistamento automatico: pezzi finiti fino a 7 x 7 in smistabili automaticamente (buffer intermedio e cassette sotto la macchina).
• Sportello di rimozione per pezzi grandi: scarico automatizzato di pezzi fino a 16 x 24 in.
• Gestione piccoli pezzi: funzione dedicata di espulsione per produrre e raccogliere economicamente le piccole parti.
• Caratteristiche di qualità: matrice discendente, tavoli a spazzole o a sfere per lavorazione senza graffi e superfici pronte per la verniciatura.
