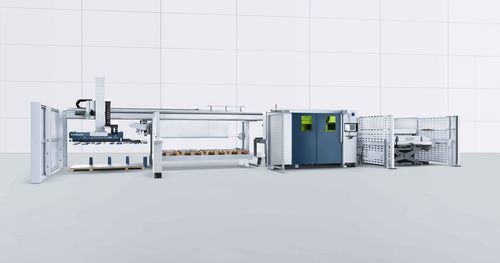

Punzonatrice automatizzata TruMatic 5000

elettricaservocomandataper lamiere

Panoramica
Il TruMatic 5000 è un sistema combinato punzonatura‑laser per produzione automatizzata di lamiere in più turni. Integra punzonatura, taglio laser e formatura con un laser TruFiber allo stato solido da 6 kW e DeltaDrive, permettendo la lavorazione di un'ampia gamma di materiali. Può essere dotato del nuovo SheetMaster per carico autonomo, preseparazione, smistamento, pallettizzazione e scarico.

Vantaggi principali

• Elevata produttività: TruFiber 6 kW per cicli punzonatura‑laser ad alta velocità.
• Flusso automatizzato: SheetMaster e ToolMaster supportano operazioni continue multi‑turno.
• Punzonatura/formatura senza graffi: matrice discendente riduce i danni superficiali.
• Riduzione delle operazioni secondarie: lavorazione combinata che riduce le rifiniture successive.
• Ampia compatibilità di materiali: acciaio, inox, alluminio, rame e ottone.
• Efficienza energetica: tecnologia laser a stato solido e DeltaDrive ottimizzano i consumi.

Funzionalità e componenti
Il TruMatic 5000 utilizza una testa di taglio singola con guida del fascio avanzata per tutti i materiali ed spessori, minimizzando i cambi testa non produttivi. Gli utensili di punzonatura, laser e formatura lavorano in sinergia per fornire pezzi finiti. Il nuovo SheetMaster gestisce il carico delle lamiere, la preseparazione in parallelo alla produzione, lo scarico delle parti finite, lo smistamento e la pallettizzazione tramite un'unità di presa flessibile con ventose controllabili singolarmente. Il ToolMaster consente la movimentazione parallela degli utensili e cambi automatici senza fermare la produzione.

Dati tecnici (selezione)

• Configurazione con new SheetMaster Medium — L 17132 mm × P 10760 mm × H 3700 mm
• Configurazione con new SheetMaster Large — L 18880 mm × P 11260 mm × H 3700 mm
• Punzonatura (E = 1 mm): Medium 800 1/min — Large 690 1/min
• Marcatura: 1000 1/min
• Modalità punzonatura X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Operazione laser X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Potenza massima TruFiber: 6000 W
• Spessore massimo lastra (generale): fino a 6,4 mm (alcune configurazioni)
• Dimensione massima lastra (SheetMaster Medium): 2500 × 1250 mm — (SheetMaster Large): 3067 × 1532 mm
• Peso massimo lastra (SheetMaster): Medium 240 kg — Large fino a 300 kg

Opzioni e dotazioni principali

• Matrice discendente per punzonatura/formatura senza graffi.
• Tavoli spazzola per materiali sensibili.
• Sistema di visione (Smart View) per monitoraggio in tempo reale.
• Smart Load and Unload con sensori per carico/scarico affidabile e controllo dei pezzi.
• Stazione di separazione per preseparazione in parallelo alla produzione.
• Smart punch monitoring per rilevare punzoni rotti o mancanti prima del cambio utensile.
• Funzione di livellamento integrata per correggere deformazioni della lamiera durante la lavorazione.
• Unità di taglio universale abbinata al laser a stato solido per maggiore resistenza agli urti.
• Supporto app MobileControl per funzionamento e monitoraggio remoto.

Applicazioni
Il TruMatic 5000 è adatto per la produzione in serie di componenti in acciaio dolce, acciaio inox, alluminio, rame e ottone. Il laser TruFiber è resistente ai riflessi, permettendo il taglio affidabile di materiali altamente riflettenti e operazioni di formatura vicine ai bordi formati.

Specifiche

• Modello: TruMatic 5000
• Sorgente laser: TruFiber 6001 (stato solido)
• Potenza laser massima: 6000 W
• Spessore massimo (acciaio / inox): fino a 8 mm (a seconda della configurazione)
• Spessore massimo (alluminio / rame / ottone): fino a 6 mm (a seconda della configurazione)
• Forza massima di punzonatura: 180 kN
• Velocità di punzonatura (E = 1 mm): Medium 800 1/min, Large 690 1/min
• Velocità di marcatura: 1000 1/min
• Campo di lavoro X: Medium 2500 mm / Large 3000 mm
• Campo di lavoro Y: Medium 1250 mm / Large 1550 mm
• Operazione combinata asse X: 2535 mm
• Dimensione max lastra (SheetMaster Medium): 2500 × 1250 mm; (SheetMaster Large): 3067 × 1532 mm
• Dimensione min lastra (SheetMaster): 800 × 800 mm
• Gamma spessore (SheetMaster): 0,5 mm – fino a 8 mm secondo formato
• Peso max lastra (SheetMaster): Medium 240 kg / Large fino a 300 kg
• Peso max pezzo sul tavolo: Medium 150 kg / Large 230 kg
• Numero utensili/serraggi: 21 / 3
• Tempo cambio MultiTool: 0,5 s
• Dimensione max pezzi rimossi: canale punzonatura 180 × 180 mm; sportello laser 400 × 600 mm
• Altezza max impilamento (piattaforma di scarico): 340 mm
