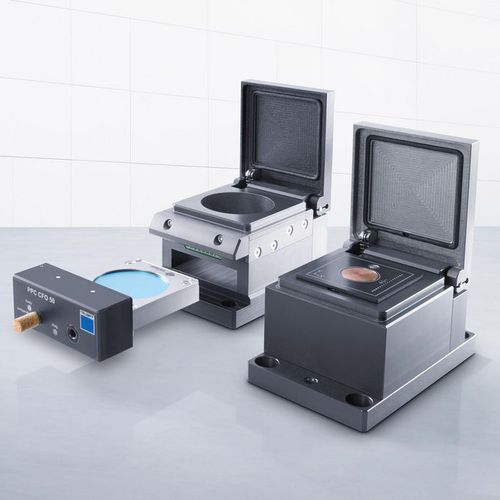

Sistema di calibratura di potenza

di spostamentoprogrammabilecon funzione di documentazione

Panoramica
CalibrationLine di TRUMPF verifica, a intervalli regolari e liberamente definibili, se la posizione di focalizzazione e la potenza del laser sul pezzo corrispondono alle specifiche impostate. Se necessario, CalibrationLine corregge il fuoco nelle direzioni X, Y e Z e regola la potenza laser tramite il software di controllo TruControl, riallineando programma e realtà. I dati di misura sono memorizzati in un database FiFo e possono essere consultati o esportati; alcuni valori sono disponibili tramite Quality Data Storage.

Vantaggi principali

• Sempre il fuoco corretto: calibra la posizione di focalizzazione e compensa deriva termica e di lungo periodo.
• Potenza laser adeguata: assicura risultati di saldatura omogenei dopo sostituzione di fibra o ottiche verificando e correggendo la potenza sul pezzo.
• Trasparenza completa: tracciabilità tramite valori di misura dettagliati memorizzati e possibilità di esportazione.

Varianti prodotto

• CalibrationLine Focus: controlli regolari a intervalli personalizzabili per verificare che la posizione di focalizzazione sul pezzo corrisponda alle specifiche; adattamento e calibrazione automatica del fuoco. Con la PFO 2D, la comunicazione con un asse esterno via fieldbus consente la determinazione della posizione di focalizzazione in Z.
• CalibrationLine Power: controlli regolari a intervalli definibili individualmente per verificare la potenza laser sul pezzo; corregge la potenza tramite TruControl quando necessario per mantenere risultati di saldatura coerenti e di alta qualità.

Applicazioni

• Saldatura laser remota di componenti di carrozzeria: consente la calibrazione precisa dell'intero sistema durante la saldatura.
• Pulizia/decapaggio di celle batteria: supporta il controllo qualità indiretto misurando la potenza media e la posizione del fuoco con il TruMicro 7000.

Matrice di compatibilità — CalibrationLine Power
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk | ✓ | ✓ | ✓ | ✓ | ✓
TruPulse | – | – | – | – | –
TruFiber | ✓ | ✓ | ✓ | ✓ | ✓
TruDiode | ✓ | ✓ | ✓ | ✓ | ✓
TruMicro 7000 | ✓ | – | – | – | –
TruLaser Cell 3000 | ✓ | – | ✓ | ✓ | ✓
TruLaser Station 5005 | ✓ | – | ✓ | ✓ | ✓

Matrice di compatibilità — CalibrationLine Focus (selezione alternativa)
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk | ✓ | ✓ | – | – | –
TruPulse | ✓ | ✓ | – | – | –
TruFiber | ✓ | ✓ | – | – | –
TruDiode | ✓ | ✓ | – | – | –
TruMicro 7000 | ✓ | – | – | – | –
TruLaser Cell 3000 | ✓ | – | – | – | –
TruLaser Station 5005 | ✓ | – | – | – | –

Caratteristiche / specifiche tecniche

• Tipologia: Sistema di sensori — CalibrationLine.
• Funzioni: Calibra la posizione di focalizzazione (X, Y, Z) e la potenza laser; corregge fuoco e potenza tramite TruControl; dati di misura memorizzati in database FiFo; esportabili; valori selezionati disponibili tramite Quality Data Storage.
• Varianti: CalibrationLine Focus, CalibrationLine Power.
• Benefici: Elevata precisione di ripetibilità; compensazione di derive termiche e a lungo termine; qualità di saldatura costante dopo modifiche di componenti/ottiche; tracciabilità tramite valori memorizzati.
• Applicazioni tipiche: Saldatura laser remota (componenti carrozzeria), pulizia/decapaggio celle batteria (monitoraggio potenza media e posizione del fuoco con TruMicro 7000).
• Compatibilità: Vedere le matrici di compatibilità sopra per combinazioni laser/ottica supportate.
