Sensore ottico di luce VisionLine OCT Check

di visionedi formaintegrato

Panoramica
Sensore basato su tomografia a coerenza ottica (OCT) per il monitoraggio della profondità di saldatura in-process, sincronizzato con la produzione. VisionLine OCT Check misura la profondità keyhole/capillare e la geometria del cordone solidificato, permettendo un controllo completo lungo il cordone con ottiche PFO senza necessità di modificare i parametri.

Vantaggi principali

• Monitoraggio in linea sincronizzato con il processo di saldatura per rilevare immediatamente deviazioni.
• Elimina la necessità di sezioni trasversali distruttive durante la produzione.
• Interfacce minime per una semplice integrazione in impianto e riduzione degli scarti.
• Trazabilità: dati di misura collegati all'ID componente e archiviabili tramite QDS 2.0.
• Setup rapido: guida di allineamento basata su telecamera per regolazioni rapide e ad alta precisione.
• Include VisionLine Detect e VisionLine OCT Detect (rilevamento posizione e riconoscimento caratteristiche 3D).

Interfaccia utente
Il wizard di programmazione VisionLine guida la configurazione; le informazioni rilevanti per la produzione sono visualizzate in modo chiaro e l'aiuto online e le funzioni di supporto semplificano la parametrizzazione e l'uso quotidiano.

Memoria dati e qualità
Monitoraggio e registrazione in tempo reale della profondità e della geometria del cordone. I dati di qualità possono essere salvati e richiamati tramite QDS 2.0 per supportare decisioni di processo e tracciabilità.

Integrazione

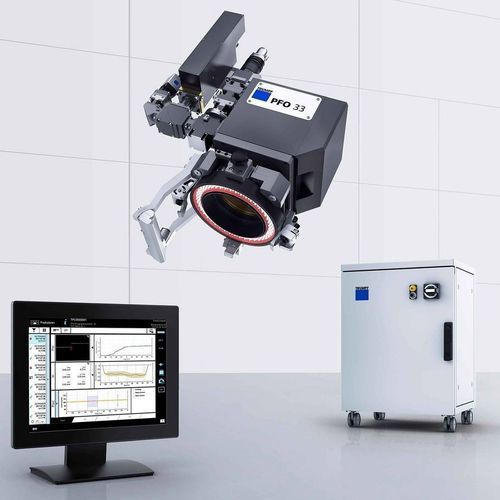

Integrazione senza soluzione di continuità nelle soluzioni TRUMPF: le funzioni OCT sono utilizzabili sull'intera area di lavoro PFO, l'OCT è integrato nel circuito di sicurezza del laser e controllato tramite TruControl. Ottica disponibile: PFO 33 (richiede PFO generazione 3). Laser compatibili: TruDisk e TruFiber.

Dati tecnici (tabella)
Laser disponibili: TruDisk (1030 nm, 515 nm), TruFiber (1075 nm, Multi Mode)
Sistemi ottici disponibili: PFO 33 (generazione 3)
Gamma di lunghezze d'onda OCT: 820–860 nm (Classe 3B)
Frequenza di misura OCT: 250 kHz
Campo di misura assiale: ±5 mm (a seconda della lunghezza focale)
Campo di misura laterale: Ø 15–25 mm (a seconda della lunghezza focale)
Risoluzione assiale: 12 μm
Risoluzione laterale: ≥2 μm (a seconda dei parametri e della configurazione ottica)
Gamma tipica di misura della profondità di saldatura: 0,5–5 mm (a seconda del design del processo e della configurazione ottica)

Specifiche tecniche

• Prodotto: VisionLine OCT Check (sistema sensore per monitoraggio profondità di saldatura)
• Laser compatibili: TruDisk 1030 nm, 515 nm; TruFiber 1075 nm (Multi Mode)
• Ottiche compatibili: PFO 33 (richiede PFO generazione 3)
• Lunghezza d'onda OCT: 820–860 nm (Classe 3B)
• Frequenza di misura OCT: 250 kHz
• Campo assiale: ±5 mm
• Campo laterale: Ø 15–25 mm
• Risoluzione assiale: 12 μm
• Risoluzione laterale: ≥2 μm
• Gamma tipica profondità di saldatura: 0,5–5 mm
