Sensore di visione per riconoscimento oggetti VisionLine

per rilevamento di difettiHMI

Panoramica

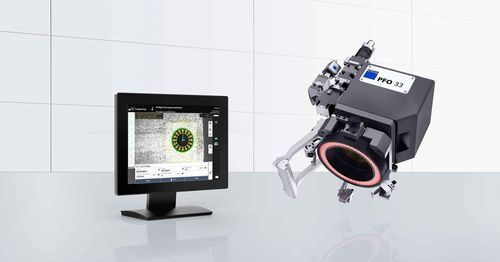

TRUMPF VisionLine è un sistema di elaborazione immagini basato su telecamera per applicazioni di taglio e saldatura. VisionLine rileva automaticamente la posizione dei componenti, trasmette i dati al controllo macchina e supporta il posizionamento corretto del cordone di saldatura o del fuoco laser. Disponibile come pacchetto integratore per ottiche laser e per TruLaser Station e TruLaser Cell.

Funzioni principali

• Rilevamento della posizione mediante telecamera e osservazione visiva con reticolo nel fuoco.
• Libreria di attributi/modelli per teach-in e rapida creazione dei task.
• Opzioni: Basic (monitoraggio), Detect (rilevamento spigoli/caratteristiche), Project (implementazioni su misura); Adjust disponibile per TruLaser Cell 3000.
• Compatibile con sorgenti laser TruDiode, TruDisk, TruFiber e TruPulse.

Vantaggi

• Miglioramento della capacità di processo: riduce i vincoli di posizionamento senza perdita di qualità.
• Integrazione più rapida: interfaccia intuitiva e libreria di attributi semplificano messa in servizio e teach-in.
• Tracciabilità: i dati immagine possono essere salvati per documentazione di processo e controllo qualità.
• Integrazione da un unico fornitore: TRUMPF fornisce laser, sensore di processo e consulenza applicativa.

Varianti prodotto

• VisionLine Basic: immagine digitale della telecamera con reticolo nel fuoco per monitoraggio e teaching; corregge lo scostamento osservazione/laser, utile con ottiche scanner PFO.
• VisionLine Detect: rilevamento spigoli e riconoscimento caratteristiche tramite template (macchie, cerchi, linee, intersezioni) per correzione di posizione.
• VisionLine Project: pacchetto di servizi personalizzato con studio di fattibilità, sviluppo di routine di elaborazione immagini stabili in processo e documentazione.

IA e training
VisionLine Detect può essere esteso con EasyModel AI, piattaforma di training cloud che consente di addestrare modelli di IA basati su immagine con pochi dati e senza conoscenze di programmazione. Il filtro AI per VisionLine Detect migliora il riconoscimento delle caratteristiche in condizioni di illuminazione difficili o con processi a monte variabili.

Applicazioni

• Saldatura hairpin su statori motore: riconoscimento preciso della posizione degli hairpin.
• Saldatura componenti elettronici: rilevamento dei pin da saldare su unità di controllo, sensori e attuatori.
• Saldatura di giunzioni: rilevamento dei punti di giunzione su scambiatori di calore o guide sedili.
• Marcatura e misura della distanza per controllo qualità su parti di trasmissione e altri componenti.

Specifiche tecniche

• Sistemi disponibili: TruLaser Cell 3000 (integrabile con TruLaser Station e altri sistemi laser).
• Laser compatibili: TruDiode, TruDisk, TruFiber, TruPulse.
• Opzioni: Basic, Detect, Project; Adjust (TruLaser Cell 3000).
• Lunghezze focali disponibili (esempi): 150 / 200 mm (FocusLine Professional); 150 / 200 / 250 mm (WeldLine Modular); 150 / 200 / 250 / 300 mm (BEO D50); 200 / 300 mm (BEO D70); 255 / 345 / 450 mm (PFO 33-2); 255 / 450 mm (PFO 3D-2).
• Tempo tipico di elaborazione immagini: 80 ms - 150 ms.
• Precisione tipica ricerca distanza di lavoro: ±50 μm (f = 150 mm, TruLaser Cell 3000).
• Precisione tipica riconoscimento posizione: ±20 μm al centro dell'immagine.
